I-PEX 82068-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列極細同軸線束代替品

コンectorからケーブルまで：極細同軸線束の全体構造を理解する

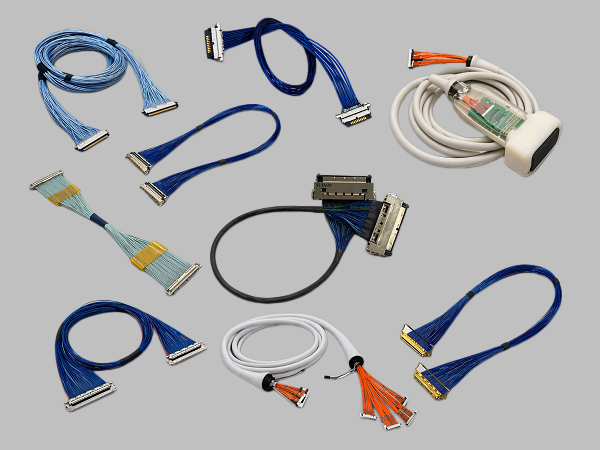

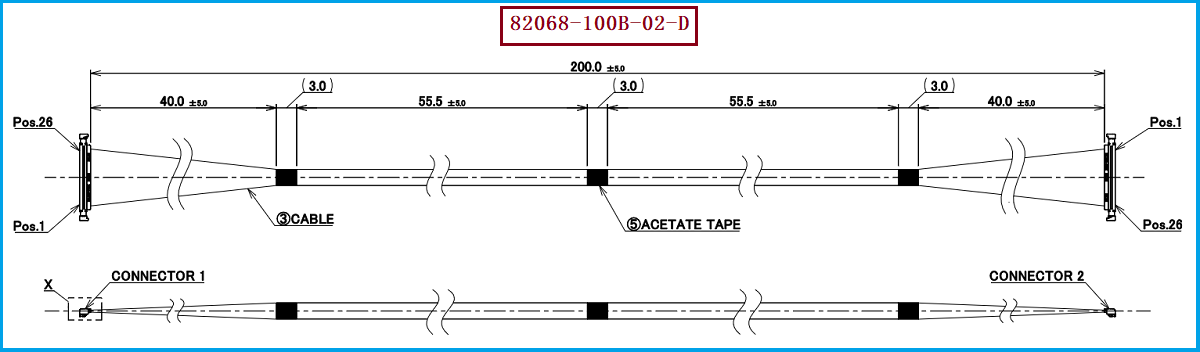

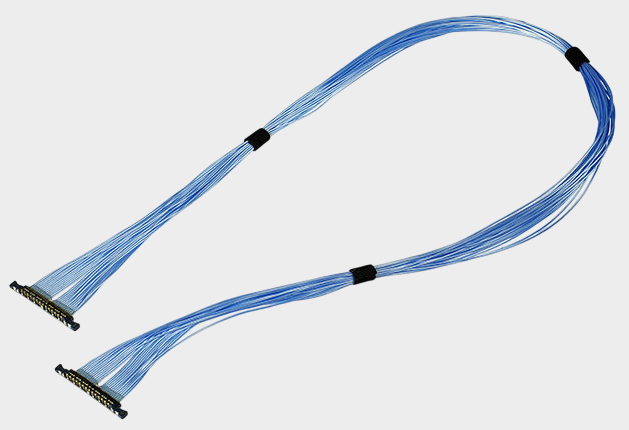

在ラップトップやタブレット、ディスプレイモジュール、カメラモジュール、その他のスペースが限られた精密電子機器において、極細同軸線束は高速信号接続に重要な役割を果たしています。今回紹介するI-PEX 82068-100B-02-Dを例に取ると、これはCABLINE®-UA II 26Pinの極細同軸線束で、標準長さは200mm、44AWG Micro-Coaxial Cableを使用し、1-N構造を採用しています。その線材端に使用されるコネクタの芯のモデルは20497-026T-30で、CABLINE®-UA IIシリーズ26Pinプラグの構造に対応しています。I-PEXの公式資料によると、CABLINE®-UA IIは0.3mmの端子間隔、Vertical（Right Angle）垂直直角構造を採用しており、高さ約1.27±0.1mmで高密度、小型化機器の内部接続に適しています。

構造的観点から見ると、極細同軸線束は単なる「複数の細線の組み合わせ」ではなく、中心導体、絶縁層、屏蔽層、外被層、端接構造およびコネクタコンポーネントが一体となって構成されています。高速信号応用においては、中心導体が信号伝送を担当し、絶縁層は導体間の電気隔離を保ち、屏蔽層は外部干渉を抑制し信号間の干渉を低減します。また、コネクタ端接は信号が安定してPCBや他の機能モジュールに流入するかどうかに直接的に影響を与えます。82068-100B-02-Dは26本の極細同軸線を使用し、端部のBonding、テープ固定などの工法を通じて完全な線束コンポーネントを形成しています。したがって、エンジニアが代替選型を行う際には、コネクタピン数だけでなく、線径、抵抗、線序、長さ、出線方向および端接工法などのパラメータを同時に確認する必要があります。

なぜ極細同軸線は小型化と高速接続のニーズを満たせるのか？
極細同軸線束の価値は、多くが「細、密、屏蔽、高速」の構造的特徴の組み合わせから来ています。CABLINE®-UA IIは0.3mmピッチを採用し、26、32、40、50ピンなどの設定を提供しています；公式資料によると、その適用されるマイクロ・コーシャル・ケーブルにはAWG42、AWG44、AWG46が含まれ、5Gbps/レーンNRZの参考伝送速度が示されています。このモデル82068-100B-02-Dの場合、具体的には44AWGマイクロ・コーシャル・ケーブルを使用し、標準的な長さは200mmです。

AWG44極細同軸線は、設備の内部布線空間をさらに圧縮するのに役立ち、同軸構造は高速信号に比較的独立した伝送環境を提供します。CABLINE®-UA IIは、さらに多点接地設計を採用しており、I-PEXの公式資料ではこれをEMI耐性の構造的な特徴としています。また、プラグの寸法も狭い空間に最適化されており、公式の例では、約0.29mmの外径の同軸線で加工された26ピンラインが、約Φ2.65mmの内径の軸や柔軟管を通過できることを示しています。したがって、軸を通過する必要がある、モジュール内部の空間が狭く、ラインの厚みに厳しい制限がある製品にとって、極細同軸線の方案は空間レイアウトと高速信号接続の間でより良い構造的な適合を提供することができます。

エンジニアと購買担当者が選定時の重点を置くべき構造パラメータはどのようなものですか？

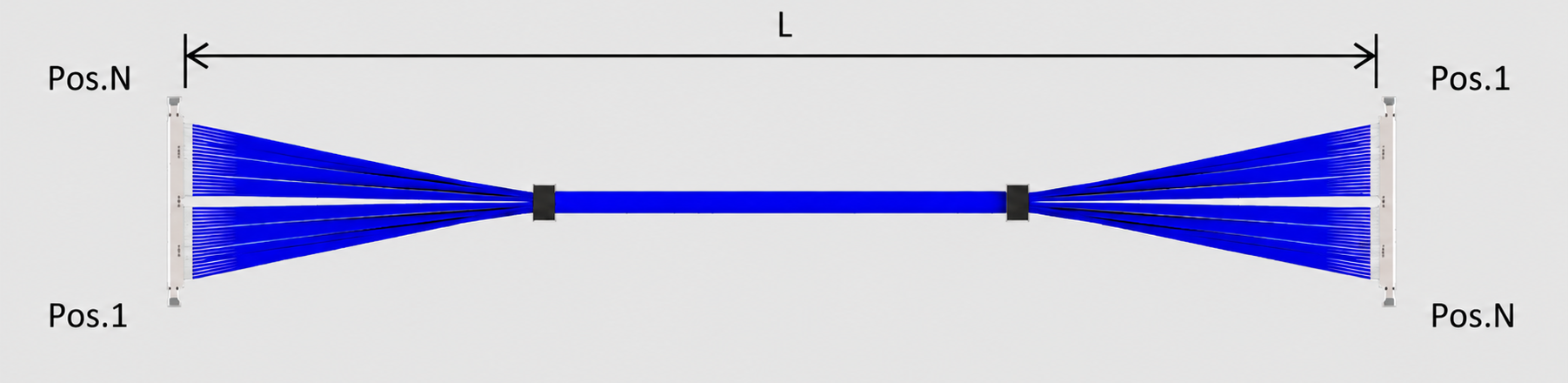

I-PEX 82068-100B-02-Dの互換代替開発において、エンジニアはまず「26P + 44AWG Micro-Coaxial + 200mm + 1-N + CABLINE®-UA II構造」という核心コンボをロックし、さらに具体的なコネクタ及びケーブル端接詳細を確認することをお勧めします。その中で、線材端コネクタモデルは20497-026T-30で、これはCABLINE®-UA II 26Pinプラグハウジングです；I-PEXオフィシャル推奨品番号では、対応する26Pinプラグケーブルアセンブリ20496-026T-40および26Pinレセプタクル20498-026E-41も同時にリストアップされています。購入担当者にとっては、「CABLINE-UA II 26P」としてだけ询价条件を提供しても、完全に元のケーブルに対応する代替製品を確保するには十分ではありません。さらに、元のケーブルの料号82068-100B-02-D、長さ200mm、線材規格44AWG Micro-Coaxial、両端の端接関係および実際の機器のインストール寸法を提供することで、選定偏差を低減することができます。

同時に、極細同軸線束の互換性は、コネクタの組み合わせ寸法、ピン定義、線束の方向、固定位置、および機器内部の曲げスペースも考慮する必要があります。I-PEXの公式ページでは、82068を26ピン、200mm、1-Nの評価線束モデルとして明示的に記載しています。したがって、国産代替開発の過程で、サイズの確認は元の設計図と実物のインストール条件に基づいて行う必要があり、コネクタの外観に基づいて単純に交換することはできません。当社は以下を提供できます：I-PEX 82068-100B-02-D互換代替線束プラン、顧客が提供する元のモデル、設計図、サンプルおよび実際の組み立て要求に基づいて、極細同軸線束の構造マッチングと製造を行い、エンジニアリング検証、サンプル製作および大量購入に対応する線束代替サポートを提供します。

選型と互換性および代替案の参考及び提案
必要な82068-100B-02-D互換交換品を探すエンジニアや購買担当者に対して、「元モデル確認→コネクタ確認→ケーブル確認→寸法確認→電気性能確認→装着確認」の順序で進めることを提案します。まず、CABLINE®-UA II 26ピン構造が本当に対応しているか確認してください。次に、ケーブル端コネクタ20497-026T-30および対応のプラグコンポーネントを確認してください。それから、44AWG Micro-Coaxial Cable、200mmの長さおよび1-Nのラインシーケンス構造を確認してください。これらを基に、ボディ全体の形状、出線方向、ボンディング位置、固定方法、および設備内の配線スペースを確認してください。高速信号アプリケーションにおいては、実際のシステムと合わせて、抵抗、インサーション損失、リバースロス、串扰、EMIなどの指標を確認することが重要であり、「挿入可能、通電可能」という基準で単に交換判定を行うべきではありません。

もし顧客の既存設備がI-PEX 82068-100B-02-Dを使用しているが、国産化、サプライチェーンの代替案またはカスタム製造のソリューションを探している場合、元の部品番号をプロジェクトの識別基準として直接使用することができます。また、元の線束図面やサンプルを提供してください。当社は具体的な製品要求に応じて適切な極細同軸線束を製造し、コネクターモデル、ピン数、AWG仕様、線束長さ、線序、出線方向および固定工法に対応します。特に説明すべきことは、I-PEX公式ページの5Gbps/laneはCABLINE®-UA IIの参考伝送能力であり、すべての代替線束がシステムのすべての条件下で自動的に同じ性能を達成するとは限らないことです。最終的な互換性は、具体的な線材、コネクタ、PCBおよび全体システムのテストを通じて確認する必要があります。

極細から高密度、高速、信頼性の高い接続へ
I-PEX 82068-100B-02-Dは、明確なスペック定義を持つCABLINE®-UA II 26Pin極細同軸線束で、44AWG Micro-Coaxial Cable、200mm長さ、1-N構造の核心配置を持ち、その線材端の接続器の芯のモデルは20497-026T-30です。極細同軸線束の構造から見ると、製品の性能を決定するのは線径だけでなく、導体、絶縁、屏蔽、保護層、接続器端子及び固定技術の間の協調設計です。エンジニアにとっては、高速信号、空間寸法及び機械的可靠性に特に注意を払う必要があります；購入担当者にとっては、元の料号と重要なスペックを正確に特定し、ピン数、線序、長さまたは接続器の詳細が一致しないことによる代替リスクを避ける必要があります。私は【3Wエレクトロニクスパーツウェブ】，eDP、MIPI、USB3.X/4、LVDS などの高速極細同軸線束のカスタマイズと互換性のある代替サービスを専門に提供しております。技術サポートが必要な場合は、以下の連絡先にご連絡ください：張社長 18913228573（ライン同号）。このモデルを中心に、当社はI-PEX 82068-100B-02-D互換のア alterative cable assemblyを提供し、顧客に対してサンプル検証から大量生産までの極細同軸線束の製造サポートを提供します。
