なぜ極細同軸線束が耐曲げ試験が必要なのか？

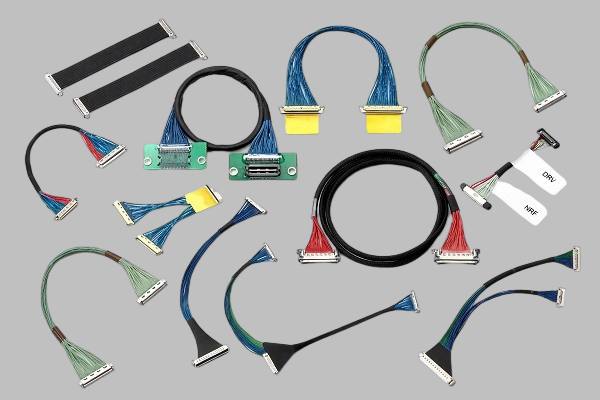

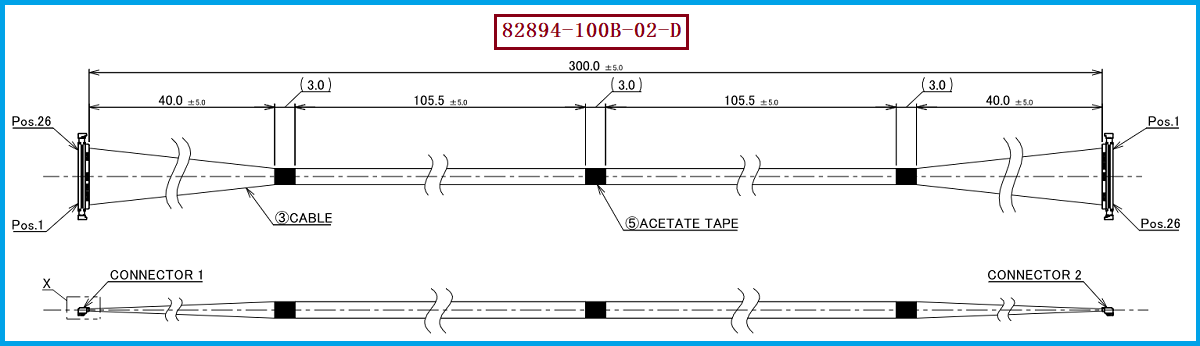

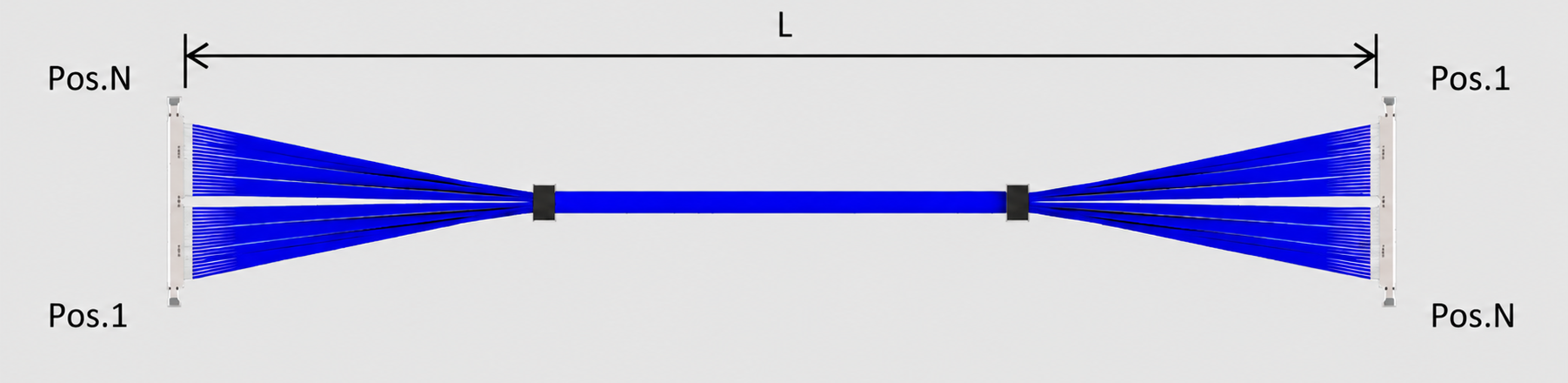

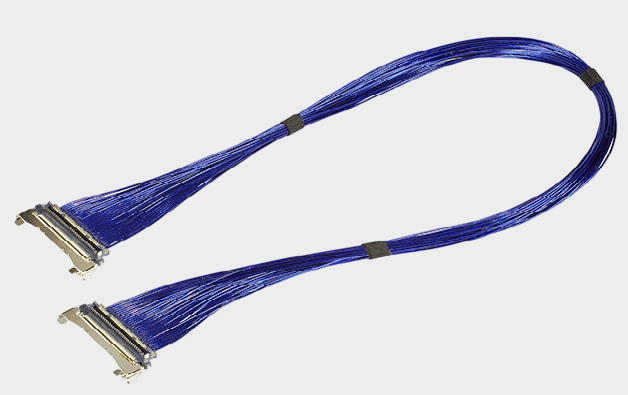

在ノートパソコンの回転軸、カメラモジュール、ドローン、ロボット、その他のコンパクトな電子機器では、極細の同軸線束が狭い空間を通過し、設備構造に従って繰り返し曲がる必要があります。線材内部の導体、絶縁層、またはシールド構造が長期的な曲げで疲労し、阻抗の変化、信号の衰え、一時的な切断、または完全な破壊が発生することがあります。したがって、エンジニアは極細の同軸線束を評価する際には、初回の通電と外観だけでなく、動的曲げテストを通じてその機械的耐久性を確認する必要があります。I-PEX 82894-100B-02-Dを例に取ると、CABLINE®-UA II 26Pマイクロ・コーシャル・ハーネスと呼ばれる製品は、44AWGの極細同軸線を使用し、標準長さが300mmで、線位が1-Nに定義されています。線材端のプラグハウジングのモデルは20497-026T-30です。I-PEXの公式資料によると、CABLINE®-UA IIは0.3mmピッチ、垂直右角構造を采用し、26Pはその標準ピン数設定に属します。

極細同軸線束の耐曲げ試験は以下の通り行います。 1. 試験用の極細同軸線束を準備します。 2. 線束を一定の長さで固定し、曲げ角度を設定します。 3. 曲げ角度に達した状態で、線束に加わる力を測定します。 4. この力が線束にどれだけの負担をかけられるかを評価します。 5. 試験は複数の曲げ角度で行い、線束の耐久性を確認します。

実際のテストでは、まず製品の実際の使用状態に応じて、折り曲がりの半径、折り曲がりの方向、固定方法、往復周波数、テスト回数を決定する必要があります。ラインバンドを自由に折り曲げてはならないことが重要です。通常、ラインバンドの両端または指定された領域を信頼性を持って固定し、中央の有効な折り曲がりエリアが規定された軌跡で往復運動を行い、テスト前後の導通、絶縁及び高速信号性能を記録します。非常に細い同軸線バンドの場合、折り曲がりエリアに外皮の損傷、線ケーブルの変形、シールド層の異常、端部のBondingが緩むなどの現象がないか重点的に観察する必要があります。電気的な面では、瞬時切断、絶縁抵抗の低下、および高速信号パラメータの著しい悪化がないか確認します。82894-100B-02-Dなどの26P、44AWGラインバンドの場合、単一の線をテストするだけでなく、多芯の非常に細い同軸線バンドでは実際の折り曲がりプロセス中に各芯が異なる受力状態になることがあります。テスト計画は重要なライン位置をカバーし、実際の機器の動きの軌跡に応じて条件を設定する必要があります。特に強調するのは、折り曲がりの回数と半径は具体的な製品スペックを離れて統一標準と宣言することはできず、顧客の機器の工况、企業の確認規範、適用可能な信頼性テスト標準を共同で決定することです。

テストが合格するのは「線が切れていない」だけでなく、高速信号が安定しているかも見ます

極細同軸線束の耐曲げ性は実際には高速信号の完全性と密接に関連しています。繰り返しの曲げにより、同軸構造の幾何学的な関係が変わり、中心導体、絶縁層、屏蔽構造の相対的な位置が変化し、インピーダンスの一貫性と高速信号の伝送に影響を与えることがあります。したがって、技術者が曲げ試験の前後にプロジェクトの要請に応じて通電、絶縁、耐圧および高速信号性能を比較することができます。CABLINE®-UA II公式資料で提供されるシリーズ参照伝送速度は5Gbps/lane NRZであり、USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDPおよびMIPIなど多くの参照アプリケーションが示されています。これらはシリーズ参照情報に属しており、82894-100B-02-Dがすべてのシステムで対応する速度を保証するとは限りません。実際の性能は、線材、長さ、コンector、PCB、システムSIを結びつけて検証する必要があります。

選型と互換性及び代替案の参照及び提案

購入担当者およびエンジニアにとって、82894-100B-02-Dの代替ラインバンドを探す際には、耐曲げ性はインターフェース、電気的および寸法の互換性とともに確認されるべきです。まずは26P、44AWG Micro-Coax、300mm、1-Nライン位置の定義および20497-026T-30プラグハウジングなどの主要なパラメータを確認し、次に両端の端接構造、線缆の外径、インピーダンス、シールド構造、ボンディング技術およびテープの固定方法が元の機器の要求を満たしているか確認する必要があります。I-PEXの公式資料によると、CABLINE®-UA IIプラグは小型化設計を採用しており、軸を通過する構造に使用可能です。公式の例では、26Pプラグと約0.29mmの外径の線缆がΦ2.65mmの内径空間を通過できるため、代替ラインバンドは「挿入できるだけでなく」、機器内部の実際の走線空間および曲げ軌跡の要求を満たす必要があります。当社では、I-PEX 82894-100B-02-D互換の代替ラインバンドのソリューションを提供し、26P、44AWG、300mm、1-Nライン位置の定義および20497-026T-30の配套構造を基に代替開発を行い、さらに実際のアプリケーションに基づいて曲げ寿命、導通安定性および高速信号性能を検証し、エンジニアリングおよび購入チームの代替導入リスクを低減する助けとなる。

耐曲げ試験は、極細同軸線束の長期信頼性を確認する重要な手順です
I-PEX 82894-100B-02-Dのような26P、44AWG極細同軸線束については、実際の機器の動作条件に対応したテスト方法を確立することで本当に信頼性のある曲げ試験が行われるべきであり、それは単に曲げ回数を増やすことではありません。同時に、機械的な状態、電気的な連続性、絶縁性能、および高速信号の完全性にも注目する必要があります。特に、回転軸、カメラモジュール、ドローン、およびロボットなどのスペースが限られ動的な動作がある機器においては、線束の曲げ寿命が機器の長期安定運転に直接的に影響を与える可能性があります。したがって、国産品の代替や供給先の導入を行う際には、エンジニアは線材の構造、コネクタの端子処理、線位置の定義、および曲げ試験結果を重点的に確認し、購入担当者は代替製品が完全かつ検証可能な信頼性の高いソリューションを提供できるか確認する必要があります。【3W電子部品ウェブサイト】，極細同軸線束および付属端子、ボード端子接続器の専門カスタム製造、技術評価やプロジェクト協力が必要であれば、以下に連絡してください：張経理 18913228573（ライン同号）。極細同軸線束の製造およびテスト能力を持つ供給業者にとって、尺寸互換性から「性能および信頼性互換性」にさらに進むことが、実際の代替価値を持つと言えます。
