I-PEX 82893-100B-02-D CABLINE®-UA II 44AWG/50Ω シリーズ 細い同軸線束の代替品

内視鏡が特に極細の同軸線が必要な理由は何ですか？

内視鏡と通常の電子機器の最大の違いの1つは、内部空間が非常に限られているにもかかわらず、画像収集、データ伝送、制御信号などの複数の機能を同時に果たす必要があることです。特に、ミニチュアカメラ、レンズモジュール、曲げたり通したりする必要のある構造区域においては、線束が太すぎると全体の外径が増え、内部空間が占有され、構造配置に影響を与えることになります。極細同軸線は、線材の外径を縮小することで、限られた空間内で多チャンネル信号伝送を実現し、同軸構造のシールド層を利用して高速信号伝送環境を改善します。したがって、内視鏡のような「小さいサイズ+高密度+高信号完全性」の機器にとって、極細同軸線の価値は「線が細い」だけではなく、空間、信号、シールドの間でより良い工学のバランスを取ることができることにあります。I-PEXのCABLINE®-UA IIは0.3mmのコネクトピッチ、垂直右角度構造を採用しており、公式にはΦ2.65mmの内径転轴または柔軟管を通過する約0.29mmのMicro Coax線束の使用例を展示しています。このような構造のアイデアは、狭い空間で配線が必要な機器に対して非常に参考になるものです。

極細同軸線の内視鏡の利点は「細、安定、干渉防止」にあります

内視鏡エンジニアにとって、カメラモジュールからの高速画像信号は線束の信号完整性に対して高い要求があります。線束は外部ノイズ、干渉、および伝送中の信号品質の変化を最小限に抑える必要があります。極細同軸線は中心導体、絶縁層、シールド層、および外被覆で構成された同軸構造を持ち、高速信号に対して比較的完全な伝送環境を提供できます。コネクタのシールドと接地構造と組み合わせることで、EMI制御をさらに改善できます。CABLINE®-UA IIの公式資料は、多点接地設計および抗EMI性能を強調し、5Gbps/lane NRZの参考伝送速度を示し、USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDPおよびMIPIなど、参考アプリケーションを挙げています。内視鏡機器にとってこれは、カメラモジュールのスペースが非常に狭い場合でも、極細同軸線束で高密度、高速な信号接続を完了し、線束が内部空間を占める量を最小限に抑えることを意味します。

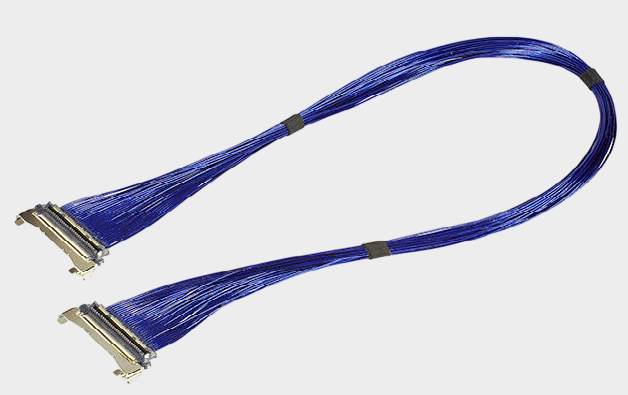

I-PEX 82893-100B-02-D：26P極細同軸線束案

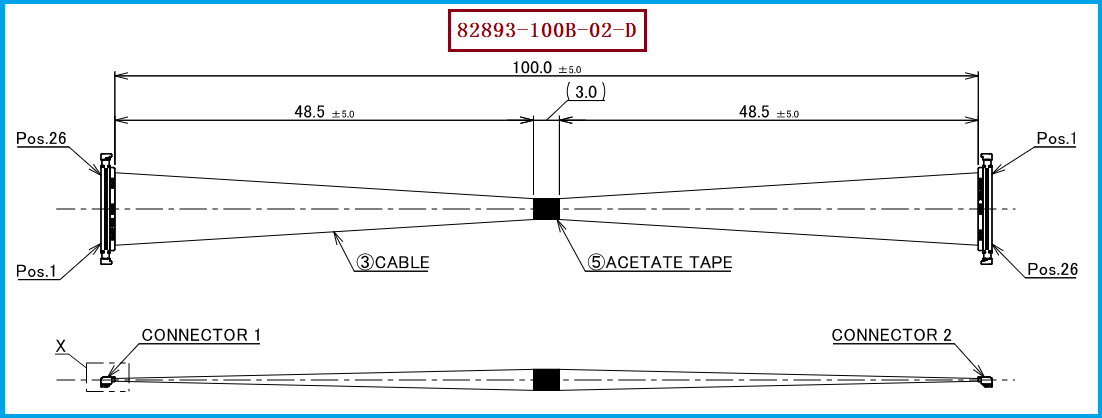

本文の対応する配線製品の部品番号はI-PEX 82893-100B-02-Dであり、CABLINE®-UA II 26Pin極細同軸配線に属します。I-PEXの公式モデル情報によると、この評価用配線は26Pin Micro-Coaxial、44AWG、100mm、1-N構造で、具体的には82893C0の設計図では50Ω Micro-Coax、AWG#44、100.0±5.0mmなどの情報が追加で記載されています。両端は20497-026T-30プラグハウジングを使用し、2679-026-10金属キャップと組み合わせています。エンジニアにとっては、互換性のある配線を開発する際には「26Pin」と「100mm」に注目するだけでなく、線材の仕様、抵抗、ピンマッピング、端子構造及び固定技術を確認することが重要です。購入担当者にとっては、これらのパラメータはサンプル作成、仕様確認、代替材料評価の重要な根拠となります。

選型・互換性および代替案の参考及び提案

このような極細の同軸線束を内視鏡、マイクロカメラ装置、または狭い空間の高速信号装置に適用する場合、エンジニアリング側がまず設備内の可用スペース、カメラモジュールのインターフェース、ピン数、線束の長さ、信号の速度、実際の抵抗要求を確認し、さらにコネクタと線材の構造が一致しているか確認することをお勧めします。本文で指定された線材端コネクタのモデルは20497-026T-30で、プロジェクトではそのAWG#40線材に対応する必要があります。ただし、I-PEXの公式CABLINE®-UA IIページではAWG#40がDiscrete Wireスペックに記載されており、Micro-Coaxの公式スペックではAWG#42/AWG#44/AWG#46とされています。したがって、AWG#40を使用してMicro-Coaxの互換性のある代替開発を行う場合、実際の線材の外径、抵抗、端接技術、および電気的パフォーマンスを考慮して特定の確認を行う必要があり、単にAWG番号で互換性を判断することはできません。購入担当者には、「コネクタモデル+線材AWG+抵抗+線長+ピン定義+端接構造」を完全な見積もり条件として提案します。当社では、I-PEX 82893-100B-02-D互換代替線束ソリューションを提供し、お客様の実際の製品構造およびプロジェクト要求に応じて極細の同軸線束の互換性のある開発と製造を行うことができます。

内視鏡が必要とするのは単なる「細い線」ではなく、高密度高速接続ソリューションです
内視鏡の選択理由は、主に空間占有率が小さいこと、高密度布線能力が高いこと、高速信号伝送に適応すること、および屏蔽抗干渉能力があることからまとめられます。特にカメラモジュール、ミニチュアディスプレイ、および高速データリンクにおいて、ケーブルはただ収め込めるだけでなく、限られた空間内で安定した信号伝送環境を維持できる必要があります。I-PEX 82893-100B-02-Dは、26P CABLINE®-UA II極細同軸ケーブルのオリジナルエンジニアリングリファレンスを提供しており、20497-026T-30コネクタおよびプロジェクト指定のAWG#40線材要件に基づいて、互換性のある代替開発を進めることができます。私は【3W電子部品ウェブサイト】，専門のクライアントに高速で極細の同軸線束およびコネクタの成熟した代替案と技術、製品サポートを提供しております。ご要望がございましたら、お問い合わせください：張社長 18913228573（ライン同号）。国産品の代替、第二のサプライヤーの導入、またはカスタムラインの束の必要があるお客様には、実際の機器構造に応じて、線長、ピン定義、インピーダンス、線材外径および端接技術をさらに確認し、具体的な内視鏡およびマイクロデバイスに適した極細の同軸線束の設計案を形成することができます。
