分類：ハーネスアセンブリ
エンジニアにとって、極細同軸線束を選ぶ際には、「芯数」が多いほど良いという訳ではなく、機器のデータチャンネル数、コネクタPIN数、内部設置スペース、高速信号伝送要求を総合的に決定することが必要です。I-PEX CABLINEシリーズを例にとって、その極細同軸線接続方式は、さまざまなアプリケーションに対して異なるPIN数設定を提供しており、一般的な規格は10PIN、12PIN、20PIN、30PIN、40PIN、50PINおよび60PINなどがあり、異なる芯数に対応したデータチャンネルと接続要求があります。芯数が増えると、より多くの信号チャンネルを扱うことができますが、同時に線束の幅、曲げスペース、コネクタのサイズ、抵抗一致性および組み立て技術に高い要求がかかることもあります。したがって、高速表示、産業カメラ、AI視覚機器、ロボット、および他のスペースが限られている電子機器においては、実際の信号数に応じて適切に選定することが重要であり、単に高いPIN数を追求するのではなくです。

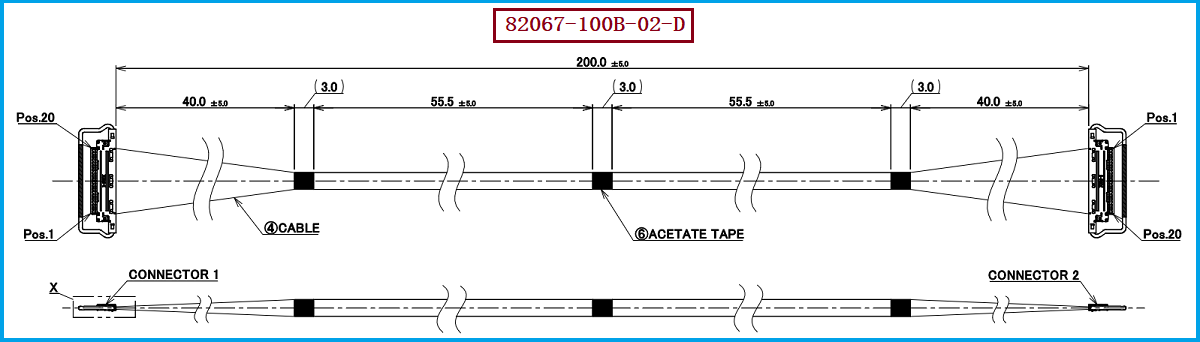

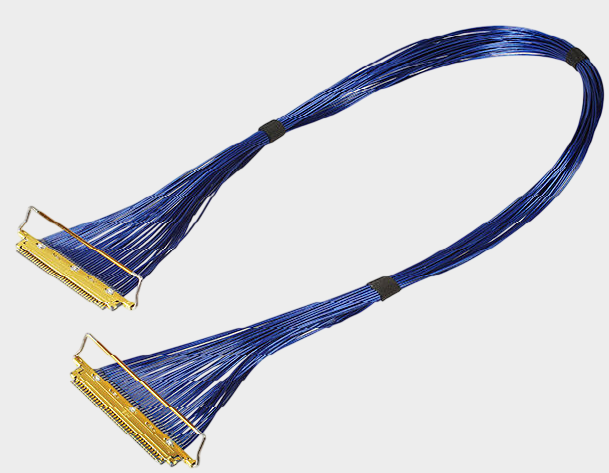

今回紹介する極細同軸線束製品の部品番号/モデルはI-PEX 82067-100B-02-Dで、線材端は20454-220Tコネクタを使用しており、コネクタ仕様は20PIN、0.5MM間隔です。エンジニアにとっては、20PINの方案が小さなスペースで多路信号の接続を完了できるだけでなく、設備内部の配線のコンパクト性も兼ね備えています；0.5MMの間隔はコネクタ端子の配置が密集になることを意味し、線束端部の加工、芯線の配置、圧着/溶接の一致性、およびコネクタの組み立て精度に対する要求が高くなります。購入担当者にとっては、代替サプライヤーを探す際には「20PIN」というパラメータだけを比較するのではなく、コネクタのモデル、PINの数と間隔、線材の仕様、線序、長さ、端部の加工方法、および大量の一致性を重点的に確認し、代替線束が元の設備の組み立てと電気要求を満たすことを確実にする必要があります。

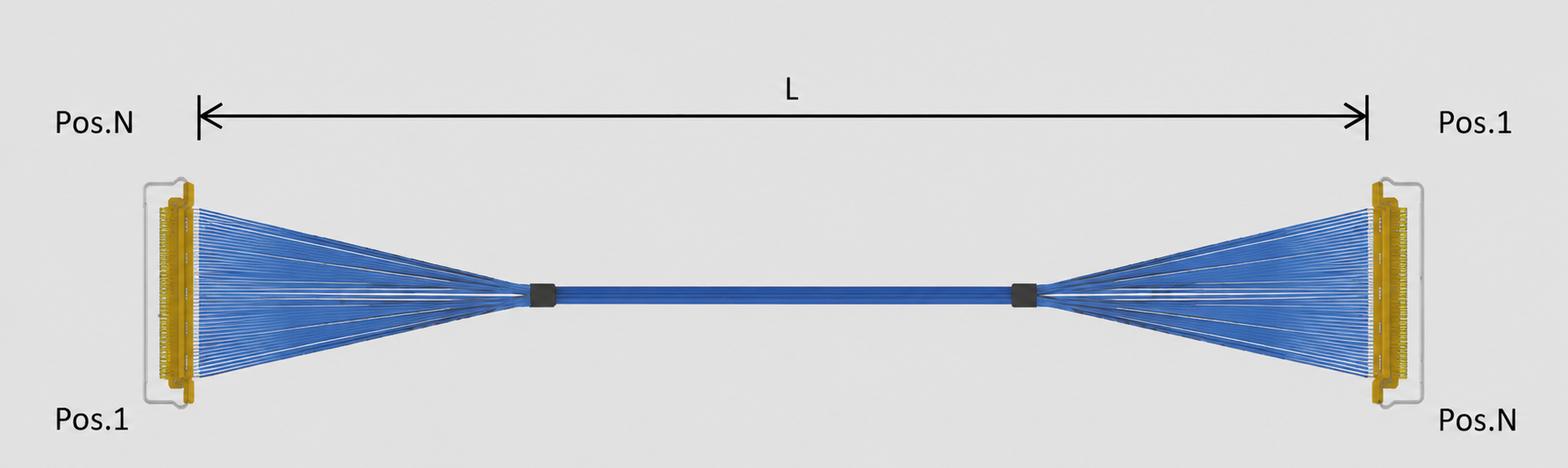

実際の製品開発の観点から見ると、極細同軸線束の芯数規格は通常、コネクタのPIN数に基づいて設定されます。CABLINEシリーズを代表とする極細同軸コネクタソリューションは、少芯数から高PIN数までのさまざまな設定をカバーし、高速信号システムのさまざまな規模に対応可能です。高速信号チャネルが少ないカメラや小型モジュールの場合、少芯数の線束は空間占有率を減らすことができます。高解像度表示、多チャネルカメラ、高速データ伝送などのアプリケーションでは、20PIN、30PIN、またはそれ以上のPIN数のソリューションが必要になる場合があります。ただし、芯数が多いだけが線束性能が良いとは限りません。本当に合理的なソリューションは、「信号チャネルが十分で、高速性能が満足で、サイズが適合し、信頼性が達成されている」必要があります。したがって、20PIN、0.5MM間隔の20454-220TコネクタをベースにしたI-PEX 82067-100B-02-Dは、20路の接続要求が明確で、機器内部の空間と線束の信頼性に要求がある製品設計に適しています。
I-PEX极細同軸線束国産代替を行う際、エンジニアはまず元の線束の製品料号/型番、コネクタ型番、PIN数、ピッチ、線材規格、線長、線順及び端子構造を確認し、その後高速信号完璧性、抵抗制御、曲げ信頼性及び組み立て寸法をさらに確認することをお勧めします。購入担当者は、代替製品が安定した大量生産ができるか、コネクタのマッチング、線材の一致性、加工精度及び納品能力がプロジェクト要件を満たすかを特に注目すべきです。本製品に関して、我が社はI-PEX 82067-100B-02-D互換代替線束ソリューションを提供し、20454-220T、20PIN、0.5MMピッチなどの主要スペックを中心に極細同軸線束の代替開発と生産製造を行うことができます。これにより、クライアントは単一の供給ルートへの依存を減らし、設備メーカーに対してより柔軟な国産代替選択肢を提供することができます。異なる芯数、異なる長さ、または異なる線順が必要なプロジェクトについては、クライアントの実際の構造や電気的要件に応じて目的的な線束ソリューションをマッチングすることも可能です。
