高速撮影、表示、AI視覚、産業機器およびコンパクトな電子機器において、極細同軸線は信号接続の役割を果たすだけでなく、高速信号の完璧性に直接関連しています。エンジニアが極細同軸線を選択する際には、しばしば特性阻抗（Characteristic Impedance）という重要なパラメータに直面します。では、極細同軸線の一般的な阻抗値はどれくらいですか？高速電子機器の実際の応用から見ると、50Ωと100Ωが比較的一般的な阻抗設計目標です。その中で、50Ωの極細同軸線は単端高速信号および一部の高速内部接続方案に常用され、差分信号リンクはしばしば100Ωの差分阻抗設計に関与しています。注意すべきは、線材の標称阻抗は単独で整个の高速性能を決定することはできず、コネクタ、PCB走線、端接構造および線束長さが信号の完璧性に共に影響を与えることです。したがって、エンジニアにとっては、選択時に「AWGいくつ」ということだけでなく、目標阻抗および高速リンク全体の阻抗マッチング状況を確認する必要があります。

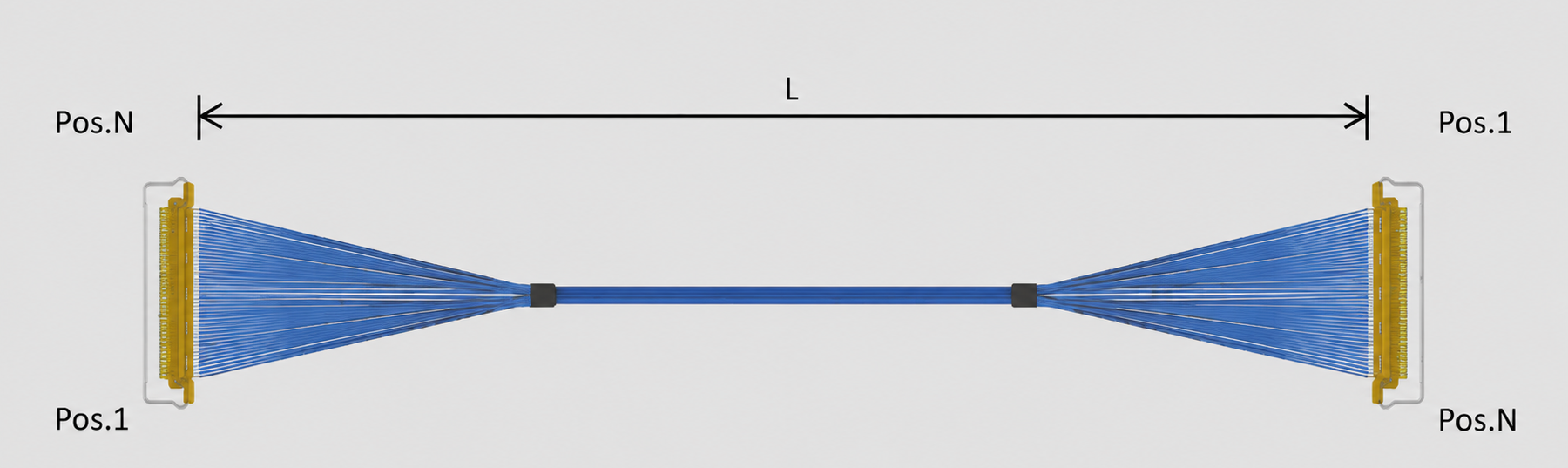

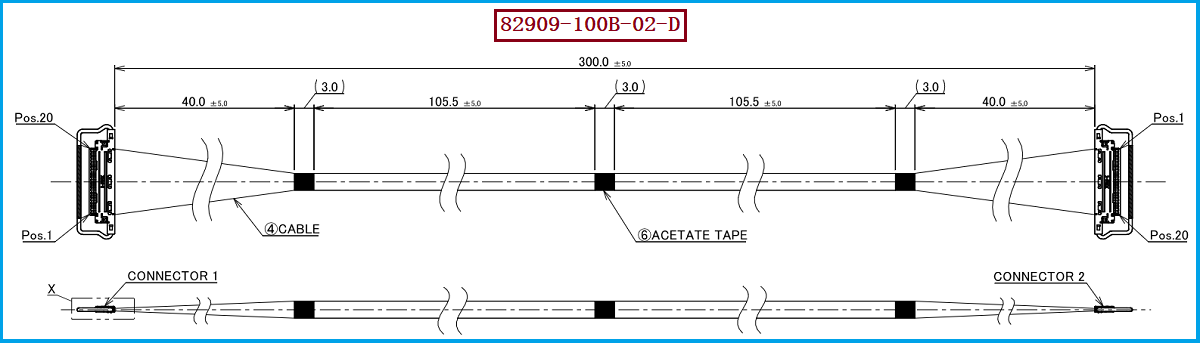

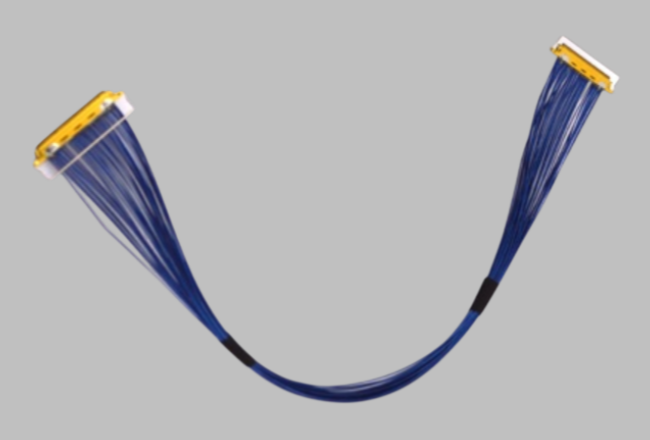

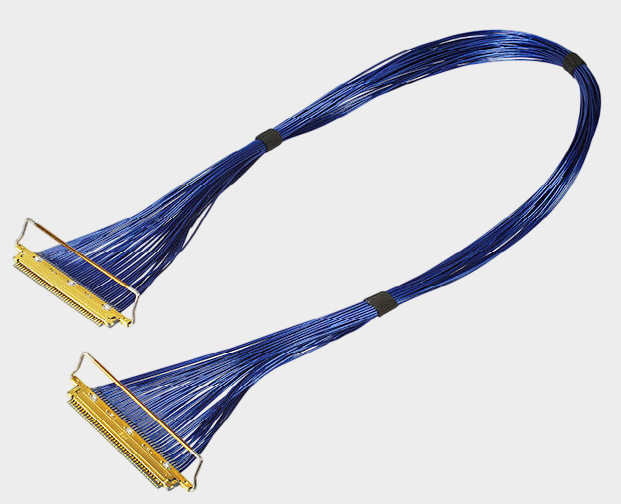

今回紹介する製品の素材番号/型番はI-PEX 82909-100B-02-Dで、CABLINE®-VS 20P HARNESS極細同軸線束プランに属します。対応する設計図に基づき、この製品は20本のMicro-Coaxial Cable極細同軸線を使用しており、線材規格はAWG#40、特性抵抗は50Ω、線束長さは300.0±5.0mmで、1-Nラインナンバーを採用しています。線材端に使用されるコネクタの型番は20454-220Tで、20PIN高密度コネクタ構造と相匹配しています。高速信号伝送においては、50Ωは無視できるパラメータではありません。これは、線材の設計時に中心導体の寸法、絶縁層構造、屏蔽層および各層間の幾何学的関係を制御する必要があることを意味します。もし線材の抵抗が設計目標から逸脱すると、コネクタ、線材、PCB間の信号伝送時に反射が発生し、眼図、插入損失、反射損失、そして最終的なデータ伝送の安定性に影響を与える可能性があります。したがって、AWG#40と50Ωは全体のスペックとして確認を求められ、単に「40AWG線材」としての代用基準にはならない必要があります。
極細同軸線の抵抗は単に線径で決まらない。その特性抵抗は中心導体の寸法、絶縁材料の絶縁率、絶縁層の厚み、シールド構造、および導体とシールド層間の幾何的な距離に密接に関連している。たとえば、中心導体の寸法が似ている場合、絶縁層材料や厚みを変更するだけで、抵抗が変わる可能性がある；シールド構造と製造工程の一貫性も、線束全体の抵抗安定性に影響を与える。エンジニアにとって、設備の元設計が50Ωを要求する場合、代替線束は50Ωの目標に構造をマッチさせ、さらにTDRなどの方法で抵抗の一致を確認し、実際の高速インターフェースに基づいて眼図、串扰、損耗などのテストを行う必要がある。購入者にとって、代替製品を判断する際には、「AWG#40、20PIN、300mm」といった表面パラメータを比較するだけでなく、供給者に抵抗スペック、コネクタモデル、ラインナップ、長さ公差および高速信号テスト能力を確認させることが求められる。これにより、パラメータの不適合による再設計リスクを低減することができる。
I-PEX 82909-100B-02-Dの国内互換が必要な場合は、まず以下の主要スペックを固定することをお勧めします：20PIN、AWG#40、50Ωマイクロ同軸ケーブル、300±5mm、1-Nラインシーケンス、および20454-220Tコネクターサービス。その後、両端のコネクタの形状、出線方向、端部サイズ、固定方法、および実際のPCB端の対応コネクタを確認してください。特に注意すべき点は、CABLINE-VSとCABLINE®-CAはどちらもI-PEXの極細同軸コネクターサービスに属していますが、Pitch、コネクタ構造、および具体的な素材番号が異なるため、ピン数や線径のみで直接交換可能と判断することはできません。当社では、I-PEX 82909-100B-02-D互換代替ラインバンドを提供しており、お客様が提供するサンプル、図面、または技術要求に基づいて、20454-220T、AWG#40、50Ω、20PIN、300±5mm、および1-Nラインシーケンスを中心に極細同軸バンドの生産製造および互換代替開発を行います。高速応用プロジェクトでは、サンプル段階でインピーダンス一致、コネクタマッチング、挿拔信頼性、信号完全性、および実際の装置組み立てサイズを重点的に確認し、その結果に基づいて大量購入を進めることをお勧めします。
