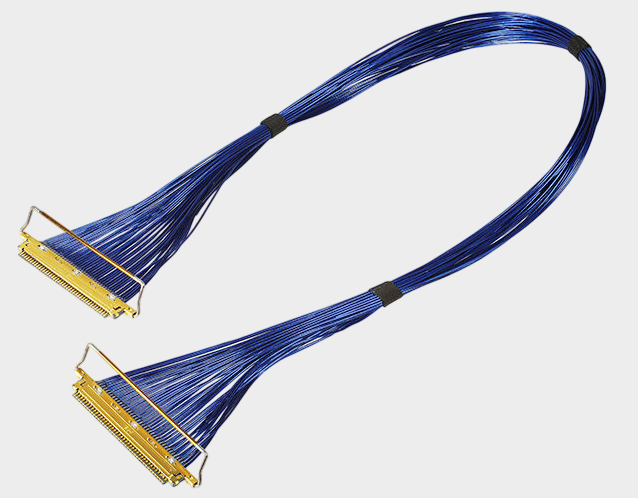

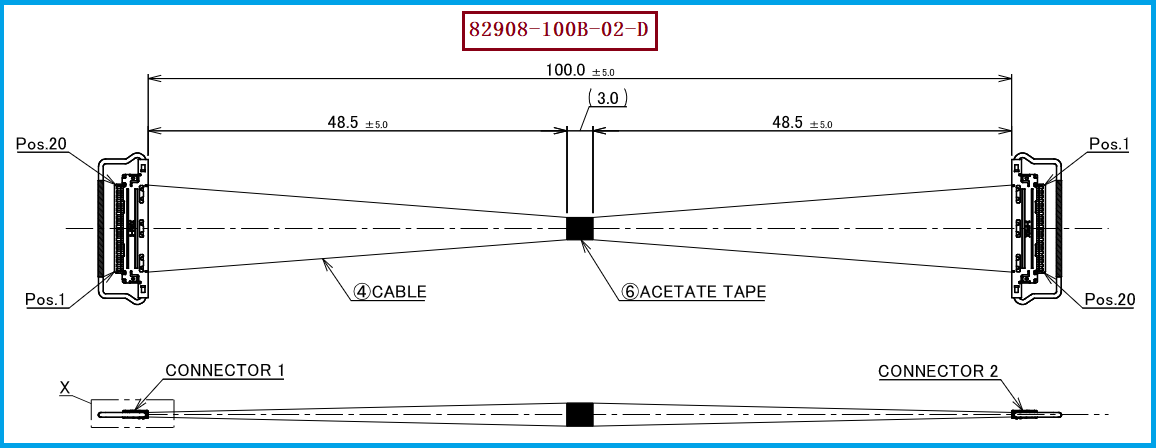

随着工业カメラ、AI視覚デバイス、高解像度ディスプレイ、機械視覚、その他の高速電子機器のデータ転送速度の向上，デバイス内の配線は小型化と高密度配線の要求に加えて、高速信号転送プロセスにおける安定性を最大限に確保する必要があります。一般の多芯線に比べて、極細同軸線束は独立した同軸伝送構造を用いて、より小さい線材サイズで制御可能な高速信号転送を達成できます。本稿で紹介する製品はI-PEX 82908-100B-02-Dで、CABLINE®-VS 20Pin極細同軸線束に該当し、AWG#40、50Ω Micro-Coaxial Cableを使用しています。線束の長さは100±5mmで、線材端のコンectorのモデルは20454-220Tで、線位は1-Nと定義されています。エンジニアにとっては、これらのパラメータはPCBインターフェースのマッチング、線束の配線、高速信号の完全性に直接関連しており、購買担当者にとっては、同一規格製品の確認、国産代替品の検討、サプライヤーの評価を行う際の重要な識別基準となります。
極細同軸線の内部は、中心導体、絶縁媒体、屏蔽層、そして外部保護層で構成されています。その中で、屏蔽層は高速信号伝送構造において重要な役割を果たします。それは単に「内部の導体を覆う」ためではなく、電磁干渉を抑制し、信号の干渉を低減し、安定した伝送環境を維持するためのものです。複数本の高速極細同軸線が非常に狭い機器内部に並行して配置されている場合、隣接するチャンネル間で電磁耦合が生じる可能性があります。効果的な屏蔽構造が不足していると、串扰が増加し、高速信号の波形に影響を与える可能性があります；同時に、機器内部のプロセッサ、DC-DC電源、高速インターフェース、その他の電子モジュールも複雑な電磁ノイズを発生させることがあります。極細同軸線は、周囲の屏蔽層によって比較的独立した伝送環境を形成し、外部ノイズが中心信号導体に及ぼす影響を減少させ、高速信号が周囲の空間に放射される可能性を低減することができます。したがって、I-PEX 82908-100B-02-Dなどの20ピン高速極細同軸線束にとって、屏蔽層と中心導体、絶縁層間の構造の組み合わせは50Ωインピーダンス制御と高速信号の完全性において重要な意味を持っています。

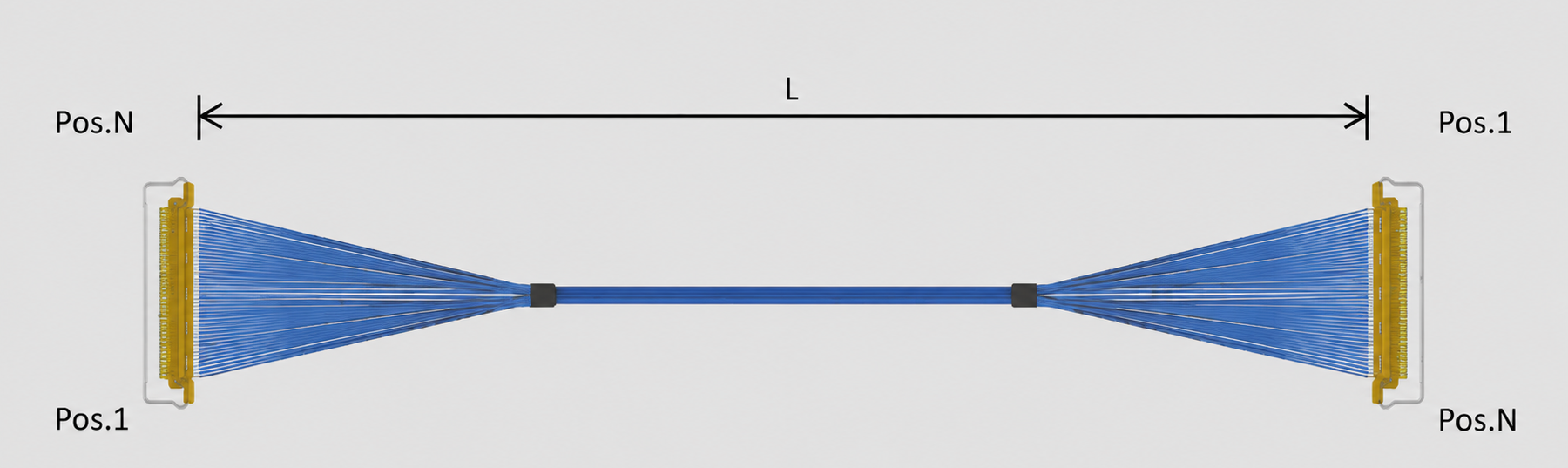

実際の設計では、極細同軸線束の性能は単一のパラメータによって決まっていません。I-PEX 82908-100B-02-DはAWG#40、50Ω Micro-Coaxial Cableを使用し、CABLINE®-VSシリーズの高密度接続構造と組み合わせて、限られた空間内で20路の信号接続を実現しています。エンジニアが代替設計を行う際には、線材の同軸構造、屏蔽効果、特性抵抗、コンネクタのマッチング、および線束の加工技術に同時に注意を払う必要があります。屏蔽層の加工が一貫していない、または屏蔽の連続性が影響を受けている場合、または端部の処理が不合理であれば、線材自体が規格を満たしても高速信号の品質に影響を与える可能性があります。さらに、この製品は20454-220T接続器を使用しており、線位置は1-Nと定義されており、両端が単純な1-1対応ではないため、代替生産では元の製品の線位置関係を正確に再現する必要があります。購入担当者にとってこれは、購入仕様が「20ピン極細同軸線」だけでなく、I-PEX 82908-100B-02-D、AWG#40、50Ω、100mm、20454-220T、および1-Nの線位置定義などの重要な条件を明確に記載することで、誤った仕様の製品を購入するリスクを効果的に低減する意味があります。
对于CABLINE®-VSシリーズの極細同軸ケーブルアレイを使用するプロジェクトには、エンジニアがまずデバイスインターフェースおよびコネクタ構造を確認し、高速信号レート、配線スペースおよび実際の距離に基づいて線材の規格および長さを決定するようお勧めします。同時に、線位置定義および両端のコネクタモデルを確認してください。I-PEX 82908-100B-02-Dの場合、核心マッチング情報は20ピン、AWG#40、50Ω、100±5mmおよび1-N線位置定義を含み、線材端に使用されるコネクタモデルは20454-220Tです。国産代替過程では、単に同じピン数の通常の線束で交換することはできず、コネクタ寸法、端接工芸、屏蔽構造、イムペーダンス特性、線順および全体の機械寸法を総合的にマッチングおよび検証する必要があります。私たちは以下を提供できます：I-PEX 82908-100B-02-D互換代替線束ソリューション、お客様の元製品仕様およびデバイスの実際のアプリケーションニーズに基づいて、AWG#40の極細同軸ケーブルの設計、サンプル製作および大量生産を行い、20454-220Tコネクタ、50Ωの極細同軸ケーブル、1-N線位置定義および線束端部の固定および加工工芸に重点を置いて、エンジニアに互換代替開発サポートを提供し、購入担当者により安定した国産代替供給の選択を提供します。
