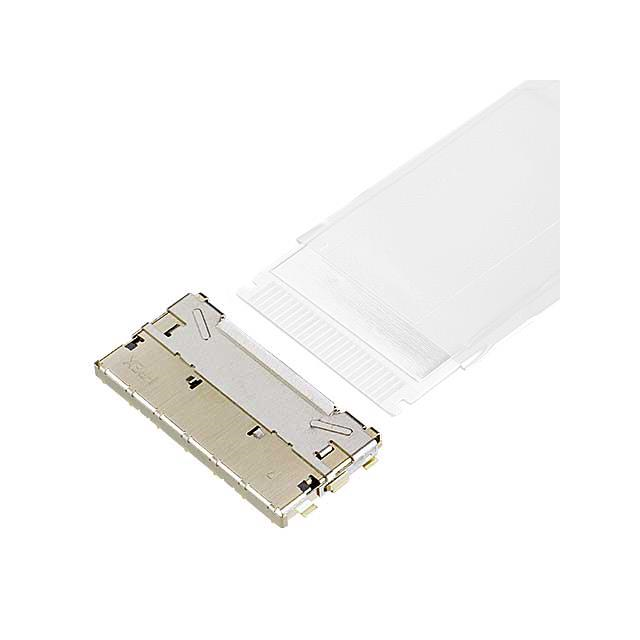

I-PEX 20952-024E-02 コネクタの製品概要：
 | メーカー | I-PEX |
| メーカーコード | 20952-024E-02 | |
| 商品説明 | EVAFLEX 5-HD 24P、24極FFC、FPCコネクタ端子、トップ0.020"(0.50mm)面実装、ライトアングル。 |
I-PEX 20952-024E-02 コネクタ 製品特性
| 類型論 | 説明 |
| フォーム | コネクタ、相互接続 |
| FFC、FPC（フラットフレキシブルコネクタ | |
| FFC、FPC（フラットフレキシブル）コネクタアセンブリ | |
| メーカー | I-PEX |
| 範囲 | EVAFLEX® 5-HD |
| ラップ | テープ＆リール（TR） |
| フラットフレキシブルタイプ | FFC，FPC |
| 設置タイプ | 面実装、ライトアングル |
| コネクタ/コンタクトタイプ | コンタクト, トップ |
| 針の本数 | 24 |
| スペーシング | 0.020"（0.50mm） |
| 端接 | 半田付け |
| FFC、FCB 厚度 | 0.33mm |
| ボードの高さ | 0.061"（1.55mm） |
| ロックアウト機能 | トリガーロック |
| ケーブル・エンド・タイプ | ぎざぎざ |
| コンタクト材料 | 銅合金 |
| 接触面処理 | メッキ |
| ハウジング素材 | 液晶ポリマー（LCP） |
| アクチュエータ材料 | - |
| 性格描写 | EMIシールド、はんだ保持 |
| 定格電圧 | 100V |
| 動作温度 | -40°C ~ 85°C |
| 材料の燃焼性評価 | UL94 V-0 |
| 定格電流（アンペア） | - |
| 接触面の処理厚さ | 1.25µin（0.03µm） |
| シェルカラー | 鉄 |
| アクチュエータカラー | - |
| 交配回数 | 30 |
I-PEX 20952-024E-02 コネクタ 製品 (シリーズ) 説明：
EVAFLEX@ 5-HDは、ピン間隔0.5mmのシールドFFCおよびFPC用の完全シールド高速オートロックFFC/FPCコネクタで、USB4（20Gbps/レーン）、USB3.1 Gen 2（10Gbps）などの規格に対応した高帯域幅アプリケーション用に設計されています。コネクタの特徴として、基板間隔0.5 mm、コンタクト上面、コンタクト長1 mm、コネクタ高さ2.00 mm（±0.20 mm）、FFC/FPC厚さ0.3 mm（±0.03 mm）、幅式5.2 +（0.5 * ピン数）、奥行き8.43 mm（±0.30 mm）で、24ピンをサポートします。EVAFLEX@ 5-HDコネクターは、ハイエンド電子機器の理想的な接続ソリューションです。
I-PEX 20952-024E-02 コネクタの資料およびメディア
| リソースタイプ | リンク |
| スペック | Evaflex 5-HD |
I-PEX 20952-024E-02 コネクタ 純正品|交換品 説明：
I-PEX）ブランドのコネクターを専門に在庫し、お客様に高品質で信頼性の高い接続ソリューションを提供することをお約束します。当社の製品には、安定性と効率性を確保するために厳しくテストされた純正の高性能代替品が含まれています。ドキュメントページの下にある連絡先からお気軽にお問い合わせください！
