分類：ブランドコネクタ

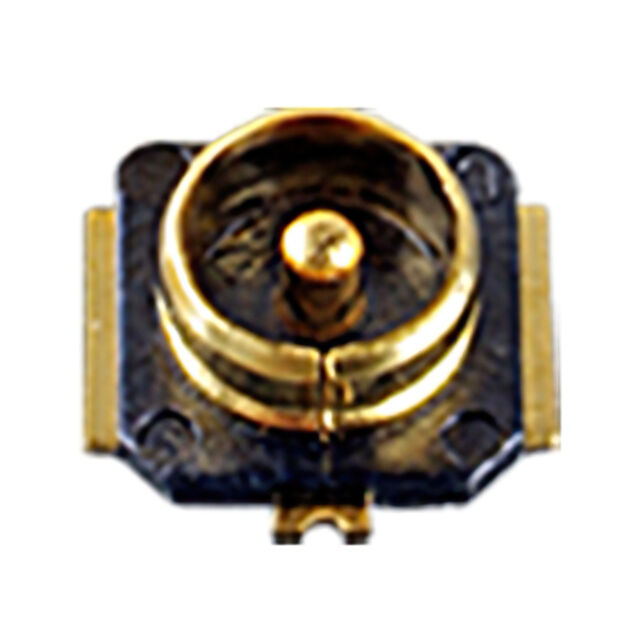

I-PEX 20441-001E-01 コネクタの製品概要：
 | メーカー | I-PEX |
| メーカーコード | 20441-001E-01 | |
| 商品説明 | MHF Iレセプタクル、I-PEX MHFIコネクタソケット、オスピン50オーム面実装はんだ。 |
I-PEX 20441-001E-01 コネクタの製品属性：
| 類型論 | 説明 |
| フォーム | コネクタ、相互接続 |
| 同軸コネクター（RF） | |
| 同軸コネクタ（RF）アセンブリ | |
| メーカー | I-PEX |
| 範囲 | MHF® I |
| ラップ | テープ＆リール（TR） |
| コネクター・スタイル | I-PEX MHFI |
| コネクター・タイプ | レセプタクル、雄ピン |
| コンタクト終了 | 半田付け |
| 保護終了 | 半田付け |
| (インピーダンス | 50オーム |
| 設置タイプ | 表面実装 |
| 設置の特徴 | - |
| ケーブルセット | - |
| 締め付けタイプ | スナップイン |
| 周波数 - 最大 | 9 GHz |
| ポート番号 | 1 |
| 性格描写 | - |
| シェルカラー | 鉄 |
| 侵入防御 | - |
| センターコンタクト材 | ブラス |
| を通して | - |
| 基材 | 銅合金 |
| 基板表面 | メッキ |
| センターコンタクトめっき | メッキ |
| 誘電体 | 液晶ポリマー（LCP） |
| 動作温度 | - |
| 交配回数 | - |
| 挿入損失 | - |
I-PEX 20441-001E-01 コネクタ 製品 (シリーズ) 説明：
MHF® I（4パッドリセプタクル）は、リフローはんだ付け時に4つ目のパッドを追加することでセンターアライメントを改善し、はんだ接合部のせん断力を高めるために特別に設計された小型RF同軸コネクタです。そのコンパクト設計（リセプタクルサイズ3.1x3.0mm、最大嵌合高さ2.5～3.0mm）は、外径0.81mm～2.0mmのAWG26～AWG36ゲージケーブルを含む幅広い適用ケーブルサイズをサポートします。
このコネクタは優れた周波数性能を持ち、特性インピーダンス50ΩでDC～9GHzの周波数範囲をサポートし、異なる周波数帯域（DC～9GHz）で低VSWRを示し、安定した信号伝送を保証します。5G Sub-6、Wi-Fi 6E、LTE、Bluetooth、GPSおよびその他の高周波通信アプリケーションに適しています。
I-PEX 20441-001E-01 コネクタの資料とメディア：
| リソースタイプ | リンク |
| スペック | 20441-001E-01 |
I-PEX 20441-001E-01 コネクタ 純正品|交換品 説明：
I-PEX）ブランドのコネクターを専門に在庫し、お客様に高品質で信頼性の高い接続ソリューションを提供することをお約束します。当社の製品には、安定性と効率性を確保するために厳しくテストされた純正の高性能代替品が含まれています。ドキュメントページの下にある連絡先からお気軽にお問い合わせください！
