分類：ハーネスアセンブリ

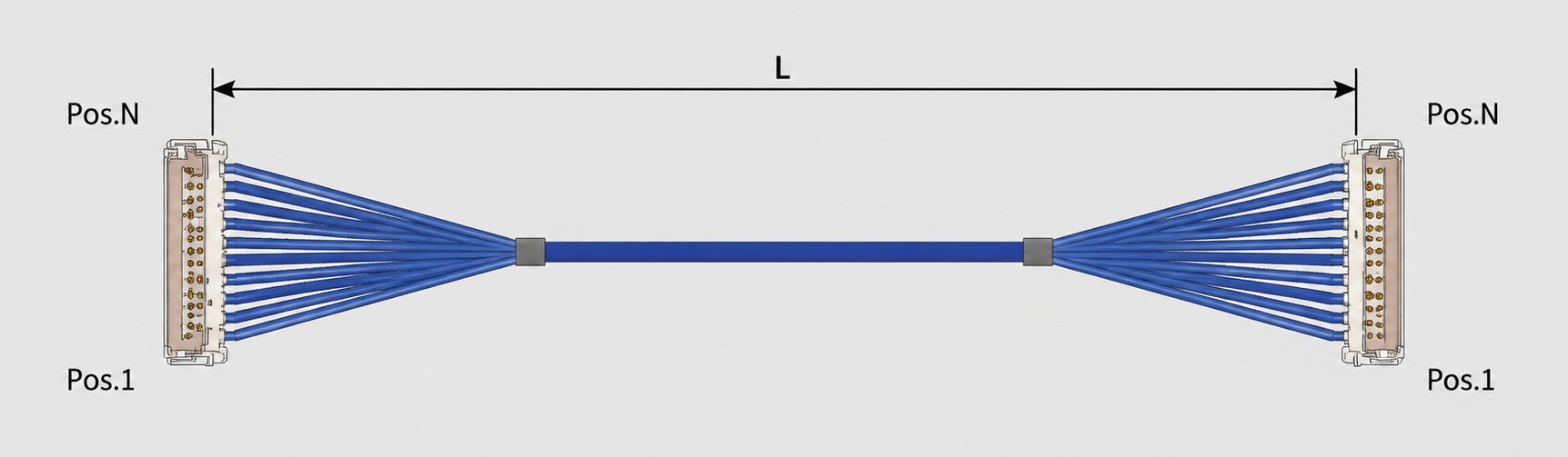

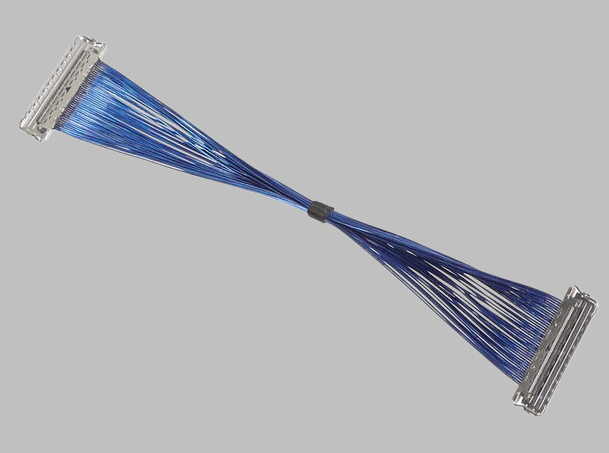

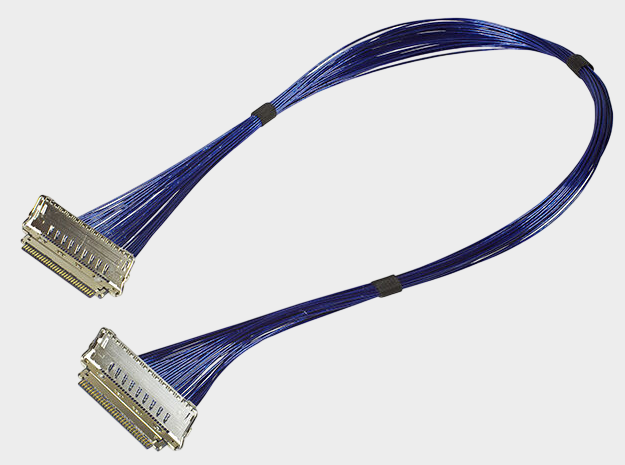

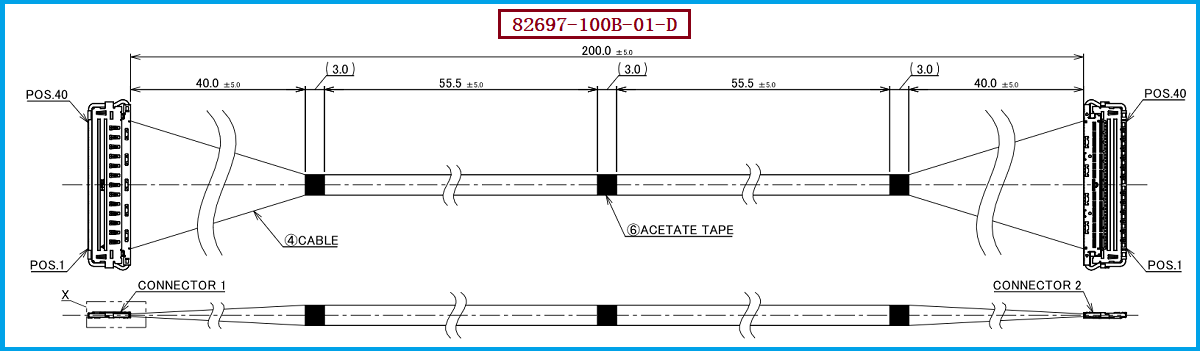

8K表示、超高画質撮影、プロフェッショナルな視覚機器及び高性能計算プラットフォームの発展に伴い、画像伝送は「伝送できるか？」から「安定し、高速で、低損耗に伝送できるか？」に移行しています。8K画像は従来の高清画像に比べて多くのピクセルと大きなデータ量を含むため、コネクタ、線材、PCB配線及び全体の信号路の高速性能に高い要求がなされています。デバイス内部のスペースがますます狭くなる中で、極細同軸線は同軸伝送構造を利用して、信号導体、絶縁媒体、シールド構造を非常に細い線材に統合し、高密度配線を満たしつつ、高速信号に比較的安定した伝送経路を提供します。今回紹介するI-PEX 82697-100B-01-Dを例に取ると、この製品はCABLINE®-VS IIシリーズの40P極細同軸線束に属しており、40AWG Micro-Coaxial Cable、200mmの長さ、1-1構造を用いています。線材端に使用されるコネクタのモデルは20847-040T-01で、AWG #40線材に対応しています。エンジニアにとって、このようなソリューションの核の価値は「線径が細いほど良い」と単純に追求するのではなく、小型化、高密度と高速信号伝送のバランスを取ることにあります。
極細同軸線が8K画像伝送をサポートするというのは、「40AWG線材が天然に8K高速線と同じ」という意味ではなく、線材構造、抵抗制御、屏蔽設計、コンネクタ性能、そして全体のシステムの信号完全性設計が共同で実現する必要があります。極細同軸線の中心導体は高速電信号の伝送を担当し、周囲の絶縁層は電気隔離を提供し、屏蔽構造は外部の電磁干渉や隣接の高速通道間の干渉を低減する助けになります。複数の極細同軸線が集約的に並ぶ場合、この独立した信号伝送構造は高速リンクの安定性を維持するため重要です。I-PEX 82697-100B-01-Dが採用する40AWG構成は、その対応する20847-040T-01コンネクタがCABLINE®-VS II 40Pプラットフォームに属し、0.5mmピッチの高密度構造を用い、ZenShield®全屏蔽設計と組み合わせて、高速信号接続に適したEMI/EMC環境を提供します。特に注意すべきは、8Kは単に線束のモデルによって決まるものではなく、実際に8K画像伝送が安定して実現できるかどうかは、具体的な伝送プロトコル、データ速度、線長、抵抗、コンネクタ、PCBレイアウト、送信端と受信端のSI設計を検証する必要があります。したがって、エンジニアが8Kアプリケーションを選択する際には、Insertion Loss、Return Loss、Crosstalk、抵抗連続性、実際の眼図などの指標に注目するべきです。
技術者にとって、プロジェクトがI-PEX 82697-100B-01-Dと一致する極細同軸線束を探している場合、まずは40P、40AWG、200mm、1-1構造および20847-040T-01端子接続器などの基本条件を確認し、実際の8K画像伝送システムに基づいてプロトコル、帯域幅、インピーダンスおよび高速SI指標を確認することをお勧めします。特に、線束が曲げられたり、狭い空間で配線したり、他の高速信号線に近接する場合には、シールドの連続性、交叉干渉および機械的可靠性にも注意を払う必要があります。購入担当者にとっては、「40P、40AWG、200mm」という数個のスペックで価格比較することはできません。なぜなら、高速線束が安定して使用できるかどうかを実際に影響するのは、接続器端子の接続品質、線材の一致性、シールド処理、インピーダンス制御および大量生産の安定性なども含まれるからです。極細同軸線束の生産製造能力に基づいて、当社は以下を提供できます：I-PEX 82697-100B-01-D互換の代替線束ソリューション、40P、40AWG、200mm、1-1構造および20847-040T-01接続器などの主要スペックに基づいて互換開発と生産を行い、エンジニアに高速信号線束の代替ソリューションを提供し、購入担当者に安定した極細同軸線束の供給渠道を拡大する助けをします。
I-PEX 82697-100B-01-Dの互換性および代替選択モデルについては、原製品を基準に「機械互換性、電気互換性、高速性能、信頼性及び大量生産一貫性」の観点から総合的な確認を行うことを提案します。機械的には40Pコネクタの組み合わせ関係、0.5mmピッチ、線束長さ及び出線構造を確認する必要があります。線材の面ではAWG #40 Micro-Coaxial Cableおよびシールド構造を確認する必要があります。電気的には8K画像伝送に使用される具体的なプロトコルおよび速度に応じて、抵抗、インサーション損失、反射損失、串扰などを確認する必要があります。購入担当者にとっては、国産互換代替案を採用する場合、サンプルを通じて実際の機器テストを行い、小規模量確認および大量導入に進むことを推奨します。外観、ピン数、またはコネクタが挿入できるかどうかのみで「完全互換」と直接判断することは推奨しません。当社はI-PEX 82697-100B-01-Dに対して極細同軸線束の互換代替製造サービスを提供し、クライアントのプロジェクト要件に応じて線長、線順、構造および関連性能のマッチング開発を行います。
