分類：ハーネスアセンブリ
高速計算、高解像度ディスプレイ、AI機器、通信機器及高性能電子機器が高速化、小型化、高密度化に進む中、デバイス内部の信号伝送はデータ速度の向上だけでなく、ケーブルの寸法、抵抗特性、抗電磁干渉能力及び信号の完全性にさらに高い要求がなされます。伝統的な多芯線束は、高周波高速信号環境では、干渉、抵抗制御、空間占有率などの問題に直面しますが、極細同軸線は中心導体、絶縁層、シールド層、外部保護構造を用いて比較的完全な同軸伝送体系を形成し、非常に小さい外径で制御された抵抗とシールド伝送を可能にします。したがって、高周波高速信号接続の重要な線材形式として注目されています。今回紹介するI-PEX 82696-100B-01-Dは、代表的な40P極細同軸線束製品で、40本AWG #40、50Ω Micro-Coaxial Cable（極細同軸ケーブル）を使用し、標準線長は100mm、両端はCABLINE®-VS IIシリーズ40PIN高密度接続構造を採用しています。限られた内部空間で多チャンネル高速信号接続が必要なデバイスにとって、この「極細線径＋同軸シールド＋高密度接続」の組み合わせは、現代電子機器の精密なインターコネクトニーズによりよく対応できます。
高周波速信号伝送の難点は、「信号がより速く走ること」に留まらず、信号の伝送過程での完整性を最大限に保つことです。信号の周波数とデータレートが向上するにつれて、抵抗変化、反射、干渉、および外部電磁干渉が伝送品質に与える影響が顕著になります。極細同軸線は、同軸構造を通じて信号導体とシールド層を合理的に配置し、有限な空間内で比較的安定した信号伝送環境を形成します；本製品においては、工程図では明示的に50Ωの極細同軸線が採用されており、これによりインピーダンス制御が必要な高周波信号応用に基礎を提供します。また、付属のCABLINE®-VS IIコネクタは0.5mmピッチの高密度構造および全屏蔽設計を採用しており、機器内部で高密度信号接続とEMI制御を可能にします。したがって、極細同軸線の利点は「線がより細い」ということだけでなく、小型化、制御インピーダンス、シールド伝送、および高密度接続の間の総合的なバランスから生じます。特に、82696-100B-01-Dの工程図はその線束の構造と規格を定義するものであり、単にこの図面を基に特定の通信プロトコルやデータレートを宣言することはできません；実際の高速性能は、具体的な線材構造、コネクタ、ピンアサイン、および信号完全性テスト結果を組み合わせて確認する必要があります。

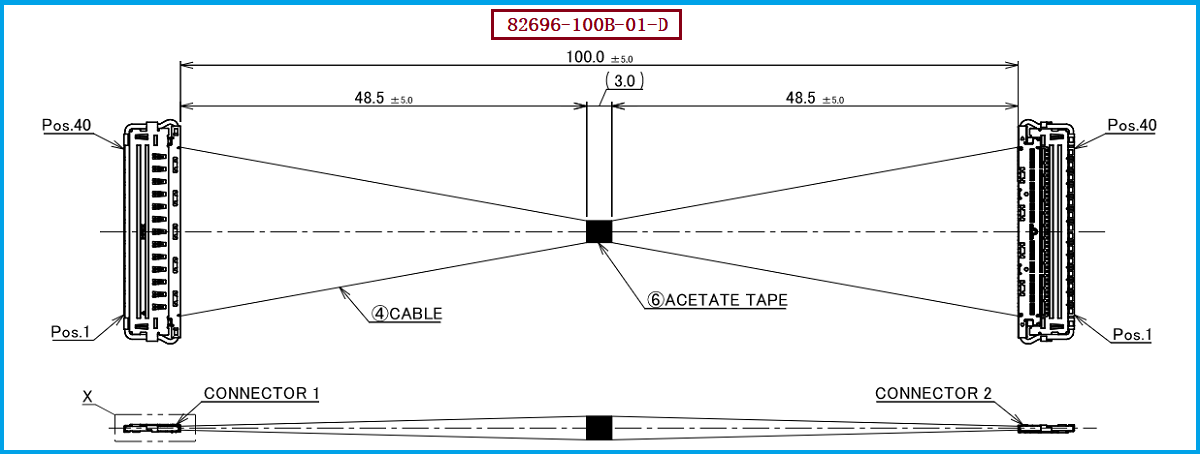

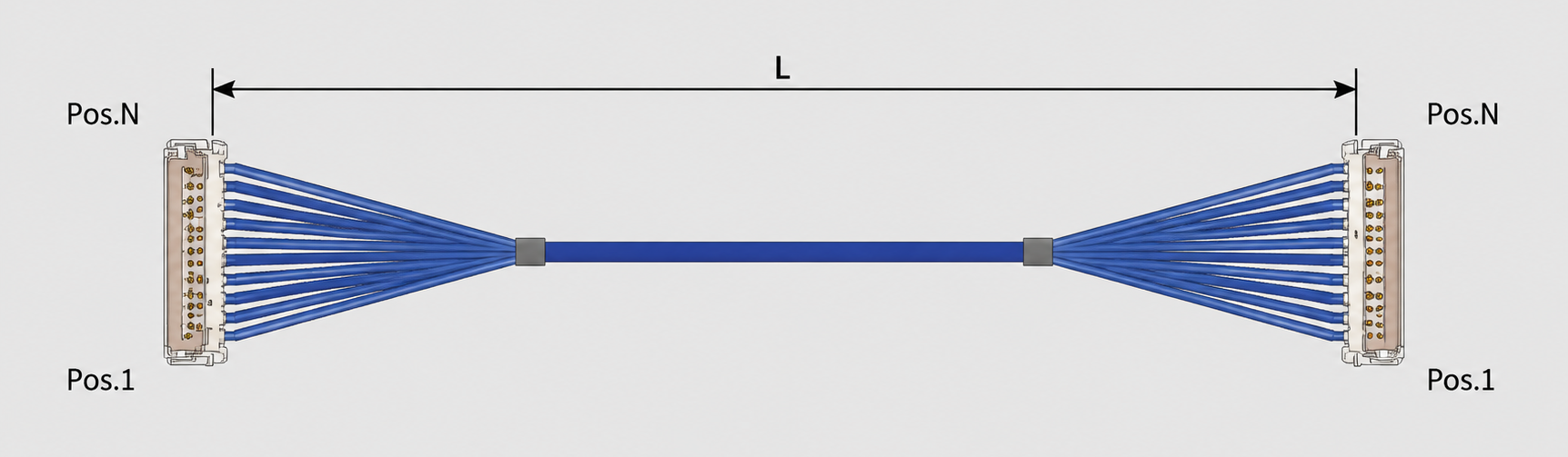

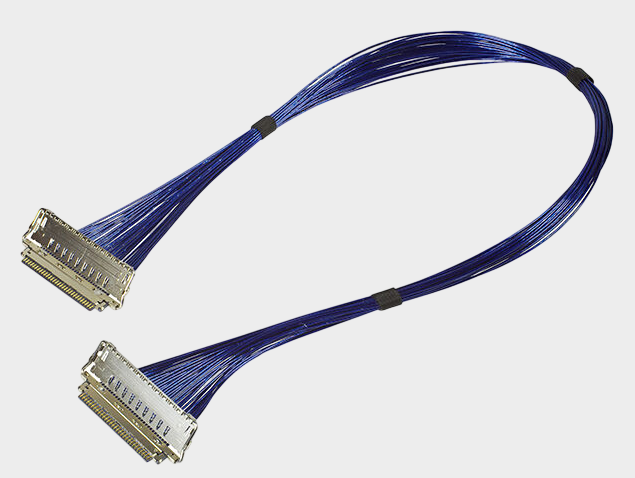

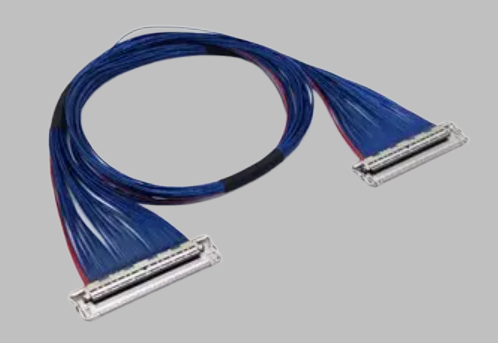

I-PEX 82696-100B-01-Dは40PIN、0.5mmピッチ、100mm、1-1ストレートの極細同軸線束です。その線材は40本のAWG #40、50Ω、ブルーミクロコア線を使用しており、両端はCABLINE®-VS IIシリーズの接続構造が配置されています。本製品の線材端に使用される接続器モデルは20847-040T-01で、40PIN、0.5mmピッチです。工程図は30V定格電圧、AC 250V耐圧、50MΩ Min.絶縁抵抗、および**80℃ Max.**の作業温度要件を定義しています。エンジニアにとって、代替設計を行う際には「40PIN、0.5mm」の2つのパラメータだけでなく、接続器構造、マザースレーブ、線材仕様、50Ωインピーダンス、ハーネス長さ、ピン対ピン対応関係、端部焊接及び固定方法などをさらに確認する必要があります。購入担当者に対しては、元厂家品番、接続器厂家品番、納品仕様、サンプル検証、および大量一致性を同時に確認することをお勧めします。当社では、I-PEX 82696-100B-01-D互換の極細同軸線束代替案を提供し、原製品の線材仕様、接続器設定、線長および端部加工要求に合わせてマッチングを行い、クライアントの国産化代替、第二サプライヤー導入、コスト最適化およびサプライチェーン安定性に向けたハーネス製造サポートを提供します。
需要I-PEX 82696-100B-01-D互換替案の顧客に対しては、「コネクタ互換＋線材互換＋構造寸法互換＋電気性能確認」の方法で選定することをお勧めします。まず、線端コネクタ20847-040T-01および接続端の構造が既存の機器と一致するか確認し、40PIN、0.5mmピッチ、挿入方向、コネクタ形状及びロック構造を確認してください。次に、極細同軸線がAWG #40、50Ωなどの元の規格要件を満たすか確認し、100mmの線長、1-1ピンアサインメントおよび端部焊接およびUV樹脂固定構造を確認してください。高速製品については、サンプル段階でインピーダンス、挿入損耗、反射損耗、交叉干渉および実際のシステム信号完璧性などの確認を進めることをお勧めします。コネクタの外観やPIN数だけで直接互換であるかを判断することはできません。顧客の需要が元の料号交換、国産化交換または供給元多様化に該当する場合は、顧客が提供する機器端コネクタ、線材規格および工程図に基づいて针对性のマッチングを行い、サンプルテストおよび工程確認を最終的な互換性判断の根拠とします。私たちの会社はI-PEX 82696-100B-01-D互換替案線束を提供し、サンプル製作から大量生産までの極細同軸線束の製造サービスを提供します。
