HRSHirose日本広瀬FH29シリーズ0.2mmピッチ下接触FPC/FFCコネクタは：0.2mmピンピッチ、1.2mm高さ、FPCコネクタ;その主な特徴は：1.省スペースと軽量な質量;2.容易な组み立て両面ガイドレール设计：0.4mm组み立てガイドレール间隔;3.FPCの校正机构は高い接続信頼性を保证します;4.特有のかつ操作しやすいブレーキ操作：明確な触感は確実なロックを確保します。5.コネクタの下のボード面はPCBの取り付けに使用することができます;6.FPCアセンブリのために适したその领域の厚さは0.2+/-0.03mmです;7.铅フリー认证の条件を満たして下さい。8.ロールあたりの500パッケージオプション（试作のために）を持っています。
1、HRSHirose日本Hirose FH29シリーズ0.2mmピッチの下に接触FPC/FFCコネクタの主要な制品仕様の详细：
| コネクタタイプ | PIN数 |
| ソケット | 44, 50, 60, 70, 80, 90, 100, 110, 120 |
| インストールピッチ | その他のPIN数 |
| 0.4 mm | 開口ピッチ |
| コネクタの長さ(ピッチ方向) | 0.2 mm |
| 10.62, 11.82, 13.82, 15.82, 17.82, 19.82, 21.82, 23.82, 25.82 mm | (設置部)列数 |
| コネクタの高さ | 2 |
| 1.2 mm | 伝送仕様 |
| コネクタ幅(縦方向) | USB3.0 |
| 4.55 mm | 伝送速度 |
| 接点位置 | 5.0 Gbps |
| 下部接点 | (Max.)使用温度範囲 |
| ZIF/Non-O ZIF/LIF | 85 ℃ |
| ZIF | (Min.)使用温度範囲 |
| 推奨FFC/FPC | -55 ℃ |
| FPC | （AC）定格电圧 |
| FPC/FFC挿入方向 | AC 40.0 V |
| 水平 | （DC）定格电圧 |
| 可動片方向 | DC 40.0 V |
| 正面 | 定格電流 |
| 0.25 A |
------------------------------------------------------------------------------------------------
2、日本HRSHirose日本広瀬FH29シリーズ0.2mmピッチ下接触FPC/FFCコネクタの主要な材料番号/モデル：
| FH29DJ-100S-0.2SHW | FH29DJ-90S-0.2SHW | FH29DJ-100S-0.2SHW | FH29DJ-44S-0.2SHW | FH29DJ-70S-0.2SHW |
| FH29DJ-60S-0.2SHW | FH29DJ-50S-0.2SHW | FH29DJ-110S-0.2SHW | FH29DJ-50S-0.2SHW | FH29DJ-80S-0.2SHW |
| FH29DJ-70S-0.2SHW | FH29DJ-120S-0.2SHW | FH29DJ-120S-0.2SHW | FH29DJ-60S-0.2SHW | FH29DJ-90S-0.2SHW |
| FH29DJ-80S-0.2SHW |
------------------------------------------------------------------------------------------------

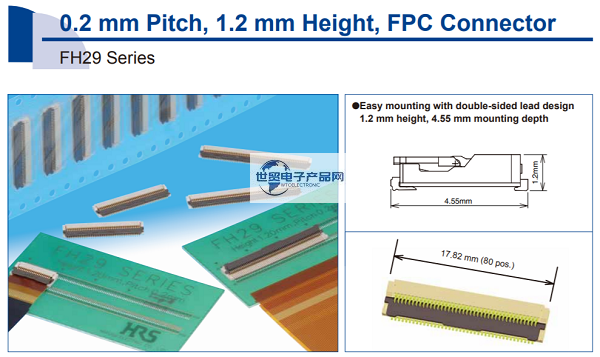

3、日本HRSコネクタ--HRSHirose日本広瀬FH29シリーズ0.2mmピッチ下接触FPC/FFCコネクタ
