エンジニアにとって、「極細同轴线束最細はどれくらい細くなれるか」は単なる数字で答えることはできません。なぜなら、線径が細くなるにつれて、導体の寸法、絶縁層、シールド層、特性抵抗、機械強度、およびコネクタの圧着/溶接技術に対する要求が高まるからです。I-PEX CABLINE®-UX IIシリーズを例に取ると、そのコネクタは0.25mmピッチの超狭間隔設計を採用しており、AWG44、AWG46などのMicro-Coaxial極細同轴线に対応しており、非常に小型化された内部高速接続ソリューションに属しています。実際のプロジェクトにおいては、エンジニアは「信号の完全性と信頼性を満たす前提でどれくらい細くなれるか」に注目するべきであり、単に最小外径を追求するべきではありません。線径が細くなることで、さらに回転軸、スクリーンフレーム、およびデバイス内部のスペースを節約できますが、同時に加工精度、曲げ寿命、および大量生産の一致性に対する要求も高まります。

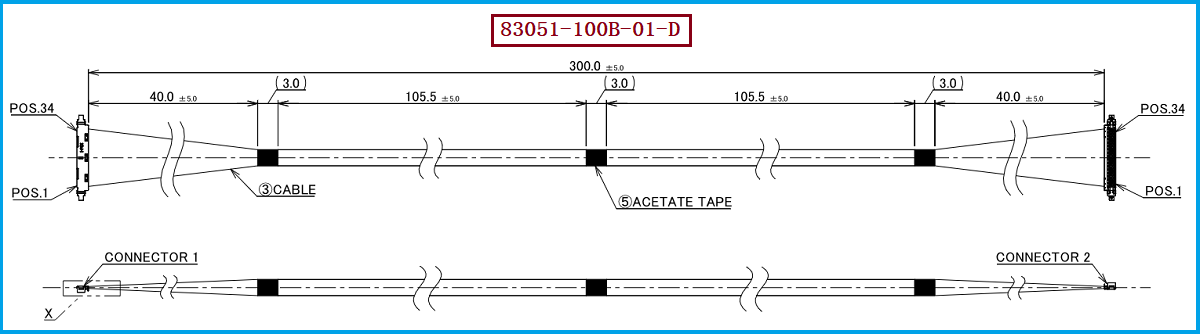

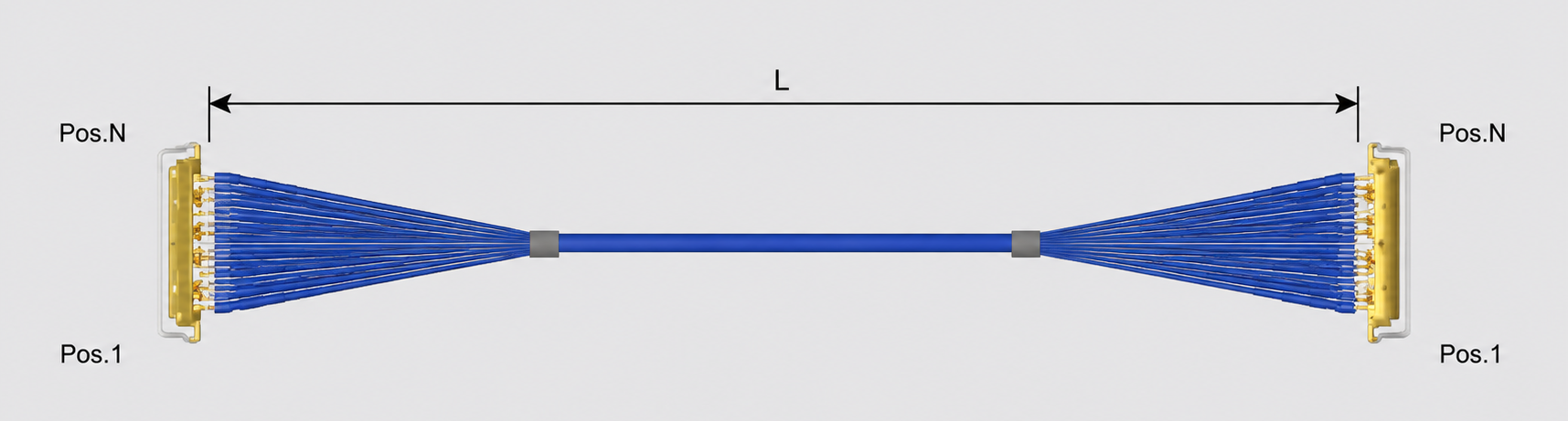

今回の製品モデルはI-PEX 83051-100B-01-Dで、CABLINE®-UX II 34P極細同軸線束に該当し、Micro-Coaxial AWG #46、50Ω線材を使用しています。製品の長さは300MMで、両端は1-1ピンからピンまでの接続方法を用いています。線端に使用される接続器モデルは20532-034T-02-1で、それに対応する34P接続器構造が付属しています。エンジニアにとって、このAWG46極細同軸線束の価値は「線が細い」だけでなく、限られた空間で多チャンネル高速信号伝送と柔軟な配線を同時に実現することにあります。特にノートパソコンのスクリーン軸、超薄型表示装置、カメラモジュール、その他の高密度電子機器において、線束は限られた空間内で曲げ、通過し、固定する必要があります。そのため、小さな線ケーブルの外径は構造設計の自由度を顕著に向上させます。I-PEX CABLINE®-UX IIプラットフォームは0.25mmのコンタクトピッチを採用し、小型化、低高さ、回転軸空間アプリケーションが主要な設計方向です。
極細同軸線束の選定プロセスにおいて、ただ細い線径を追求するだけではプロジェクトのリスクが増加する可能性があります。エンジニアは、設備内部のスペース、伝送周波数、特性抵抗、ピン数、線束の長さ、曲げ要求、およびコネクタのマッチング関係を総合的に考慮する必要があります。たとえば、83051-100B-01-Dは34ピン、AWG46、50Ω Micro-Coax、300MMの長さを用いて、極細のケーブルと小型コネクタを組み合わせることで、限られた空間で多チャンネルの信号接続を実現する設計重点を持っています。したがって、代替製品の開発においては、「46AWGをさらに細い線に交換できるかどうか」を基準に判断するだけでなく、抵抗の一致、シールドの連続性、端子の質、接続サイズ、高速信号の完全性を同時に確認する必要があります。購入担当者も、ただ線径と単価を基準に判断するのではなく、代替線束が元のコネクタ、PCBの端子インターフェース、および全体の機構と本当に互換性があるか確認する必要があります。
I-PEX 83051-100B-01-Dの国産互換代替開発においては、元製品の34P構造、20532-034T-02-1コネクタ、AWG46 Micro-Coax、50Ωインピーダンス、300MM長さおよび1-1ラインシーケンスを基本条件として一致させ、同時に線材外径、シールド構造、端子寸法、固定位置および曲げ区域をさらに確認してください。エンジニアは実際のデバイスのスペースと高速信号要求に応じて、線径、インピーダンスおよび線長を特定の最適化を行うことができます；購入担当者は元々の部品番号、コネクタモデル、線材規格および完成品寸法を多角的に比較することで、国産代替プロセス中の「型番が似ているが実際には組立て不可能または性能が不安定」というリスクを低減することができます。当社では次のようなサービスを提供できます：I-PEX 83051-100B-01-D互換代替ケーブルセットアップ、20532-034T-02-1コネクタ、AWG46極細同軸線、300MM線長および対応するピン定義を中心に互換開発を行い、顧客に対してサンプル製作から大量生産までの極細同軸線束の代替サポートを提供します。
