I-PEX 82691-100B-01-D CABLINE®-VS 40AWG/50Ω シリーズ 极細同軸線束 代用品

40Pin高速極細同軸線束、高密度接続と信号伝送を両立

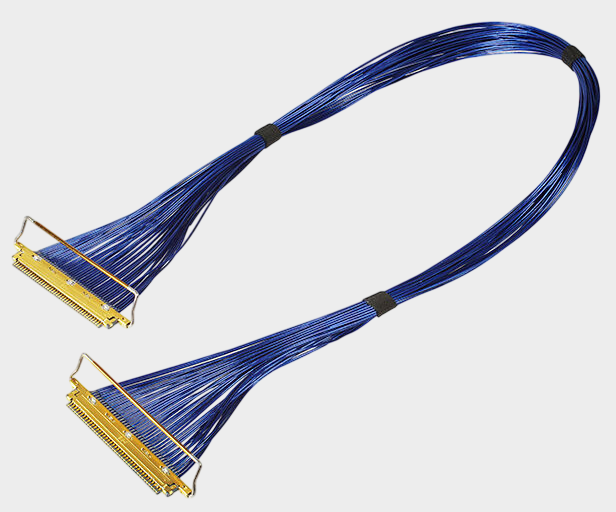

在ノートパソコン、ディスプレイモジュール、工業視覚、AI視覚機器、高速電子機器内部では、接続スペースがますます狭くなっており、高速シグナルの伝送安定性に対する要求も高まっています。極細同軸ケーブル束が重要な内部接続方案となっています。今回紹介するI-PEX 82691-100B-01-Dは、CABLINE®-VS 40Pin極細同軸ケーブル方案に対応しており、AWG #40 Micro-Coaxial Cableを使用しており特性阻抗は50Ωで、ケーブル長は200±5mmです。両端はCABLINE®-VSシリーズの接続構造を用いており、線材端の接続器モデルは20454-240Tで、ピン位置は1-1直通と定義されており、1→1、2→2……40→40となります。エンジニアにとって、この40Pin、AWG40、1-1直通構造は高密度設備内部の多チャンネルシグナル接続に適しています；購入担当者にとっては、国産代替品や第二サプライヤーを探す際には、接続器、線材、長さ、ピン位置及び端部加工を同時に注視し、単に「40Pinケーブル束」に交換するだけでなく、注意を払う必要があります。当社では、I-PEX 82691-100B-01-D互換の代替ケーブル方案を提供しており、お客様の機器の実際の組み付けと電気的要望に応じて極細同軸ケーブル束を生産製造することができます。

---

非常に細い同軸線束でよくある信号干渉の問題は以下の通りです。

高速信号線中で伝送される際に、一般的な問題には干渉、外部の電磁干渉、インピーダンスの不連続、信号の衰え、および反射などがあります。非常に細い同軸線は独立した屏蔽構造を持ち、隣接する信号間の干渉を効果的に低減できますが、線の導体寸法、絶縁層の厚み、屏蔽層の構造、または製造の一致性に大きな偏差がある場合、インピーダンスの揺れや信号の反射が引き起こされる可能性があります。また、多数の非常に細い同軸線が高密度に並ぶ場合、屏蔽、接地、および端子処理が十分に管理されていないと、干渉やEMI問題が発生する可能性があります。さらに、コネクタと線の接続部分は信号ラインのインピーダンスの移行位置に属し、溶接、剥線、屏蔽処理、または線の固定技術が不合理であれば、局部的なインピーダンスの変動が発生します。AWG40、50Ωの非常に細い同軸線束82691-100B-01-Dの場合、高速信号の品質に影響を与えるのは線材自体ではなく、「線材構造＋屏蔽構造＋端子接続技術＋コネクタ＋全体の配線」が形成する伝送路全体です。したがって、互換性のある代替製品を開発する際には、信号路全体から検証する必要があります。

---

エンジニアと購買担当者が代替線束を選ぶ際は、コネクタが挿入できるかどうかだけに注目するべきではありません

技術者にとって、I-PEX 82691-100B-01-Dの互換代替品はまず機械構造と電気定義の一致を保証する必要があります。これには40ピンの数量、CABLINE®-VS接続構造、線材端子接続20454-240T、1-1線位定義および約200mmの線束長さが含まれます。また、50Ωインピーダンス、信号減衰、串扰、シールド効果、端子加工および実際の高速信号完全性を重点的に確認する必要があります。購入担当者にとっては、代替製品が安定した大量生産能力、バッチ一貫性、納期、コスト管理および長期供給能力を有しているかどうかをさらに注視する必要があります。特に極細同軸線束は精密線束製品であり、単に普通の導線で代替することはできません。接続器の外観やピン数が一致しても、線材規格、インピーダンスまたは端子加工が一致しない場合、機器が安定して動作しない問題が発生する可能性があります。したがって、国産代替の合理的なアプローチは、元のモデルを基に完全なスペック比較を設け、サンプル打型、寸法確認、電気試験および全体組み立て試験を通じて順次互換性を確認し、実際のアプリケーション要求を満たす前提で安定した代替を実現することです。

---

選型および互換性と代替案の参考及び提案

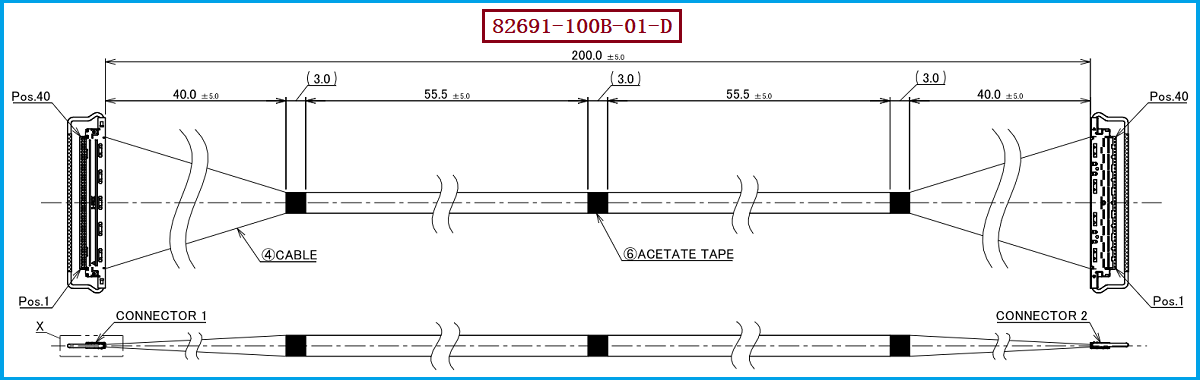

I-PEX 82691-100B-01-Dの代替開発において、エンジニアはまず元のケーブルの40ピン構造、20454-240Tコネクターモデル、1-1ライン位置の定義、AWG #40極細同軸線、50Ω特性抵抗および200±5mmの長さを確認することを提案します。その後、両端のコネクタの寸法、リガー構造、出線方法、端部固定方法および機器内部の取付スペースをさらに確認することを提案します。信号性能の面では、特に極細同軸線の絶縁層、導体の寸法または屏蔽構造の変化による抵抗不連続を避けるために、抵抗安定性、インピーダンス損、回損、串扰および屏蔽効果に注目する必要があります。購入選定においては、「コネクタ互換性、線材互換性、ピン位置互換性、寸法互換性、電気性能互換性、大量生産能力」を全体評価基準として提案し、単なる単価比較ではなくすることを提案します。我々の生産製造能力は、元のケーブルスペックに基づいて互換代替開発を行うことができ、コネクタ、線材規格およびライン位置の定義が明確な基础上で、お客様の実際のニーズに応じて長さ、出線方向、端部加工およびケーブル構造のマッチングを行い、機器メーカーやケーブル購入者により特化した国産代替案を提供することができます。

---

信号干渉を解決するには、高速連結路全体を完全に制御することが鍵です
I-PEX 82691-100B-01-Dは、40ピン、AWG #40、50Ω、200±5mm、1-1直通のCABLINE®-VS極細同軸線束ソリューションで、対応する線材端子接続器モデルは20454-240Tです。高速機器の内部接続において、極細同軸線束の価値は「小ささ」と「密度」に限られるだけでなく、合理的な同軸構造と屏蔽方法を通じて高速信号伝送環境を改善することが重要です。串扰、EMI、インピーダンス不連続、信号減衰および反射などの一般的な信号干渉問題に対処するために、線材構造、接続器、端子接続技術および製造一貫性はシステム的に制御する必要があります。私は【3W電子部品ウェブサイト】，eDP、MIPI、USB3.X/4、LVDS などの高速極細同軸線束のカスタマイズと互換代替サービスを専門提供しております。技術サポートが必要な場合は、以下の連絡先にお問い合わせください：張经理 18913228573（微信同号）。I-PEX製品の国産代替案を探しているエンジニアや購入担当者にとって、元のモデルに合わせた仕様一致、サンプル検証、および大量生産が可能な極細同軸線束サプライヤーを選ぶことは、サプライチェーンリスクを低減し、安定した代替を実現するのに有利です。私たちは極細同軸線束の生産製造、国産代替研究、および市場応用方案の開発に継続的に専念しています。I-PEX 82691-100B-01-D互換代替線束製品に興味がある、購入需要がある、または極細同軸線束の国産代替方向に注目している場合は、具体な製品仕様および代替案についての詳細なコミュニケーションをお待ちしています。
