随着ラップトップ、タブレット、産業用視覚、AI視覚、高性能計算機およびスマート端末が高速化、軽量化、高集積化に進むにつれて、電子機器内部の信号接続スペースはますます限られていますが、データ転送速度は高くなっています。エンジニアが内部高速信号リンクの設計を行う際には、「接続できるかどうか」だけでなく、信号の完全性、インピーダンス制御、串扰、EMIおよび配線スペースなどの要素を総合的に考慮する必要があります。極細同軸線束は高速伝送能力と小型化配線を組み合わせ、限られたスペース内で多チャンネル信号伝送を実現し、したがって高速ディスプレイ、カメラモジュール、AI視覚および高密度電子機器内部接続への適用がますます広がっています。I-PEX CABLINE®-VSは、この方向に向けた開発された0.5mmピッチ、水平対向型の極細同軸線接続器で、公式資料では32Gbps/lane NRZを参考伝送性能として挙げており、AWG36～AWG44 Micro-Coaxial Cableをサポートしています。

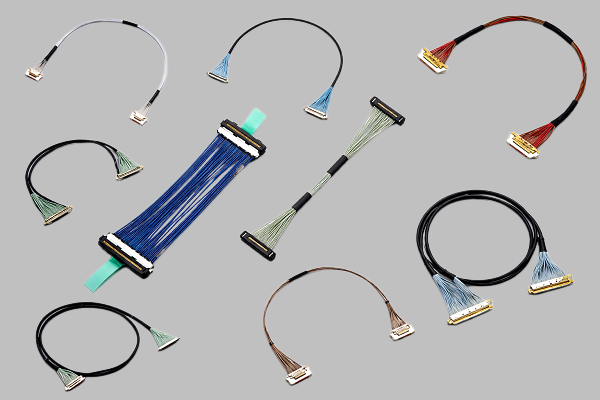

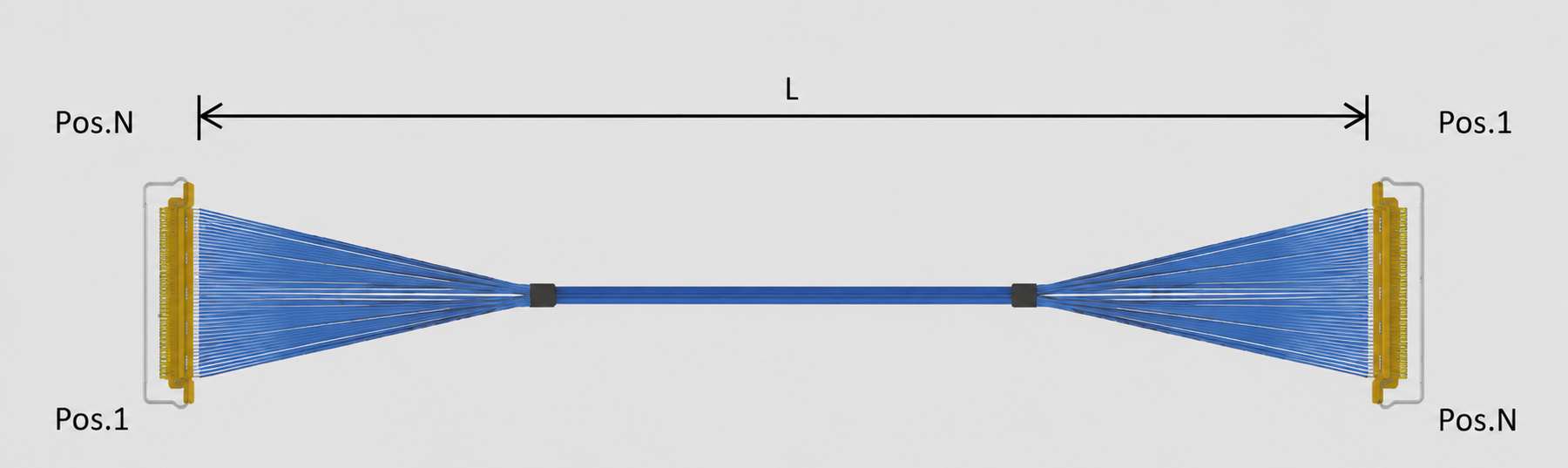

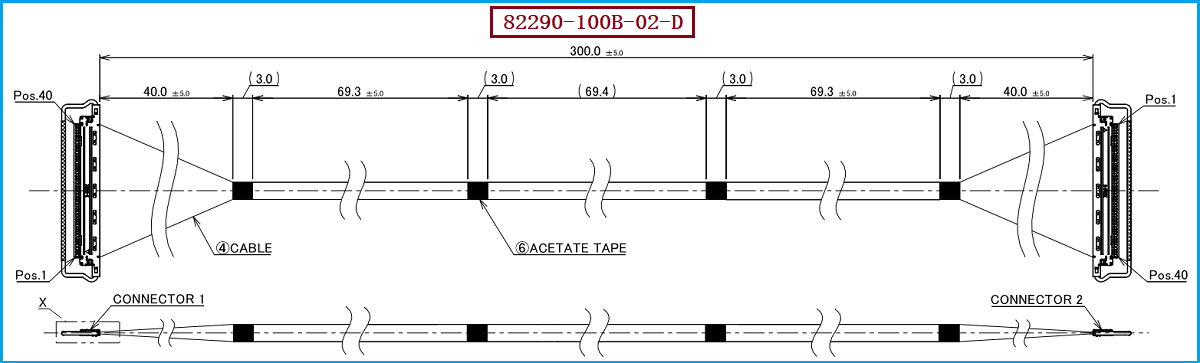

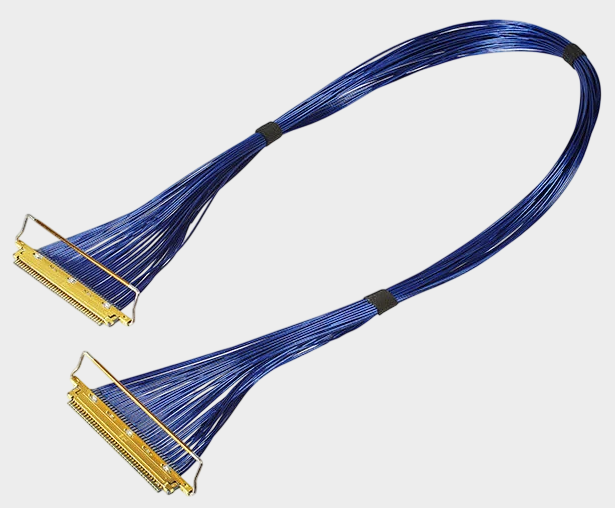

今回紹介する製品はI-PEX 82290-100B-02-Dで、CABLINE-VS 40P HARNESSシリーズに属し、40Pin Micro-Coaxial Cableの極細同轴线束です。AWG#40の線材を使用し、長さは300mm、構造は1-Nです。この製品に対応する線材端子接続モデルは20454-240Tで、CABLINE-VS 40Pin Plug Housingに属し、AWG#40などの対応規格の極細同轴线材に適しています。エンジニアにとっては、82290-100B-02-Dモデルは40Pinの数、AWG#40の線材、300mmの長さ、および対応する端子構造を含む明確な高速線束設定を意味しています。購入担当者にとっては、代替購入を行う際には、これらの主要パラメータを供給者からの見積もり、サンプル、技術確認の重要な基準として扱うべきであり、「40Pin線束」という名称だけで製品が直接代替できるかどうかを判断すべきではありません。I-PEXの公式ページでは、82290-100B-02-Dを「40pin micro-coaxial 40AWG L=300mm 1-N」として評価線束モデルとして明示的にリストアップしています。
極細同軸線束の利点は「線材が細い」だけではなく、高速信号伝送の要求に応じて比較的完全な伝送構造を形成できることです。電子機器内部で複数の高速チャネルが集約的に配置されている場合、エンジニアは隣接チャネル間の干渉、信号の減衰、インピーダンスの連続性に注意を払いながら、構造空間がますます狭くなる問題に直面します。CABLINE-VSを例に取ると、そのコネクタは0.5mmピッチ、水平対插、1.0±0.1mm対插高さを採用しており、公式には20ピン、30ピン、40ピン、50ピン仕様が提供されており、AWG36、AWG38、AWG40、AWG42、AWG44マイクロコアシアルケーブルをサポートしています。公式32Gbps/laneの参照テストではCABLINE-VS 40ピン、AWG#40、45Ω、100mmマイクロコアシアルケーブルを使用しており、したがって実際のプロジェクトでの伝送性能は具体的な線長、インピーダンス、端接方法、PCB設計、およびSIテスト結果に基づいて確認する必要があり、参照テスト結果をすべての適用条件における保証値と同等に見なすことはできません。
I-PEXの極細同軸線束の国産代替が必要なエンジニアや購買担当者には、材料番号、ピン数、線材種類、AWG、抵抗、長さ、構造形式、線序、およびコネクターモデルを重点的に確認することをお勧めします。I-PEX 82290-100B-02-Dに対する代替案の核心は、40ピン、AWG#40 Micro-Coaxial Cable、300mm、1-N構造、および20454-240T線材端コネクタを中心に設定する必要があります。高速表示、工業用視覚または高速データ伝送アプリケーションである場合、サンプル段階で抵抗、插入損失、反射損失、交叉干渉および信号完全性の確認を行い、代替線束と元の設計システムの適合度を確認することをお勧めします。I-PEXの公式資料によると、CABLINE-VS 40ピンは20454-240Tプラグハウジングが推奨されており、40ピン、40AWG、300mm、1-Nの標準評価線束モデルは82290-100B-02-Dです。当社では、I-PEX 82290-100B-02-D互換の代替線束案を提供し、クライアントのコネクタ、ピン数、AWG、線長、線序および具体的なインストール構造に基づいて極細同軸線束の開発、サンプル製作および大量生産を行い、クライアントの製品の国産代替とサプライチェーンの最適化を支援します。
