医療機器における非常に細い同軸線束のシールド構造：単層、二層、三层の違い

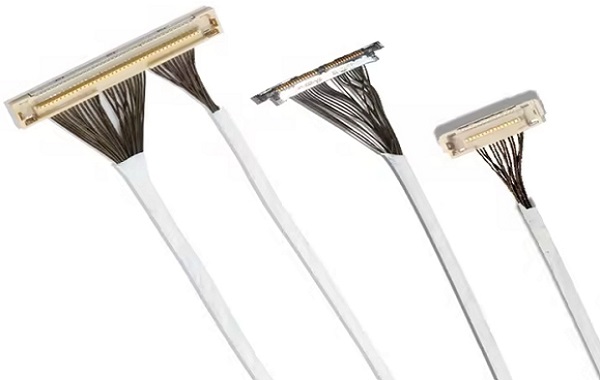

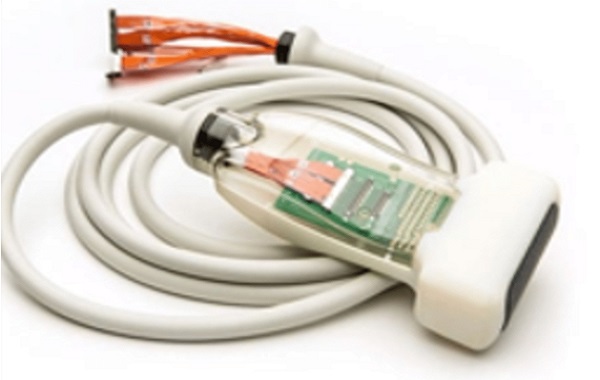

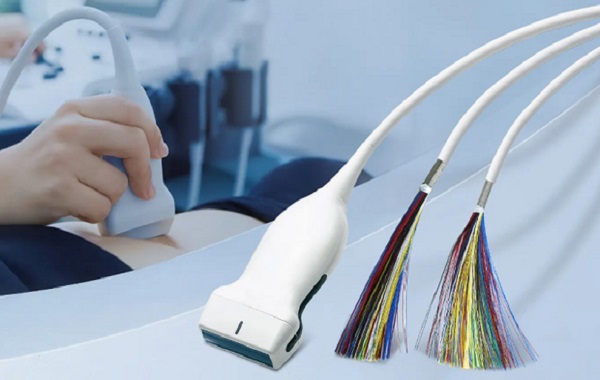

医療画像システム、内視鏡機器、そして様々な監視機器において、極細の同軸線束（micro coaxial cable）が鍵となる高周波信号伝送の役割を果たしています。医療環境では信号の完全性、干渉耐性、そして安定性に対する要求が非常に高いため、シールド構造は線束の性能を決定する核心的な要素です。異なるシールド層の数は信号品質、柔軟性、そしてコストに顕著な影響を与えます。その違いを理解することで、より適した線束構成を選ぶ手助けになります。

---

一、極細同軸線束の構造の基礎

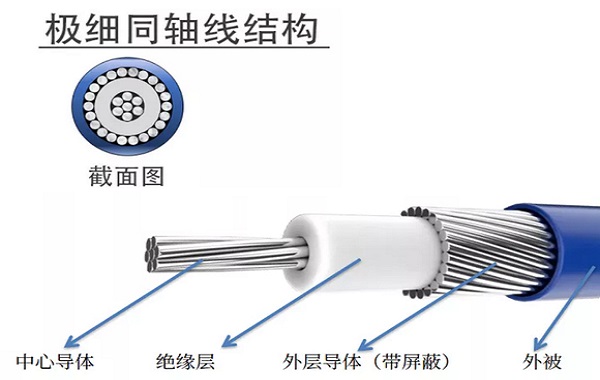

極細同軸線は中心導体、絶縁層、屏蔽層、外被覆で構成されており、直径が小さい、柔軟性が高く、配線が簡単な特徴を持っています。医療機器では、高速信号が干渉を受けないようにするため、屏蔽層の設計が特に重要です。機器が解像度、高帯域幅、極低い誤码率の要求を高めるとともに、ケーブルの屏蔽構造も次第に単層から多重に進化し、より厳しい電磁環境に対応しています。

---

二、単層と二層のシールドの比較と応用

単層シールドは通常、銅織物や金属箔の構造が用いられ、コストが低く柔軟性が良く配線が簡単などの利点があります。一般的な医療機器で干渉環境が弱い場合に適していますが、そのカバー率和干渉抑制能力は限られており、高周波や複雑な電磁界では不十分です。
重層蔽構造は通常「箔 + 編織」の組み合わせから成り立っています。箔層は主に高い周波数の妨害を抑制し、編織層は全体の蔽強度を高めます。この構造は性能、柔軟性、コストの間で良いバランスを取っており、内視鏡、高解像度画像システム、高速センサー信号リンクに広く用いられており、医療業界で最も一般的な蔽方案です。

---

三、高級医療機器における多重バリアの必要性

一部のハイエンド医療機器では、高エネルギー治療プラットフォーム、複雑な画像連結、または強い電磁干渉環境において、3層以上のシールド構造が採用されます。多層箔と織物の交互設計により、干渉抵抗能力が大幅に向上し、信号が極端な条件下でも完全かつ安定した状態を保つことができます。多層シールドは柔軟性を低下させ、コストと加工の複雑さを増加させるものの、信号の品質に対する要求が非常に厳しい状況では、代替不可能な高品質なソリューションです。

単層から二層、さらに三層以上の遮蔽まで、極細の同軸線束は医療機器の適用でそれぞれの側面に重点を置いています。単層遮蔽は一般的な信号環境に適しています；二層遮蔽は性能と柔軟性を兼ね備え、現在の医療機器の主流の選択です；多層遮蔽は最も高い要求を持つ医療システムに極限的な信号保護を提供します。実際の設計では、機器の周波数、インストール環境、全体のEMC要求に応じて適切な遮蔽構造を選択し、信号伝送の安定性と信頼性を確保する必要があります。
