現代の精密電子機器において、micro coaxial cable（極細同轴线束）はその超小さなボリュームと優れた信号伝送性能により、ハイエンドノートパソコン、ハイビジョンカメラ、医療機器、無人機システムなどの内部接続シーンで広く使用されています。それは信号伝送の「経路」だけでなく、デバイスの高速かつ安定した動作を保証する「見えない保護者」でもあります。この記事では、Hirose DF56L-26P-0.3SD コネクタを用いて、極細同轴线束の内部構造の各主要部分について詳しく解説します。
一、極細同軸線束の典型的な構造

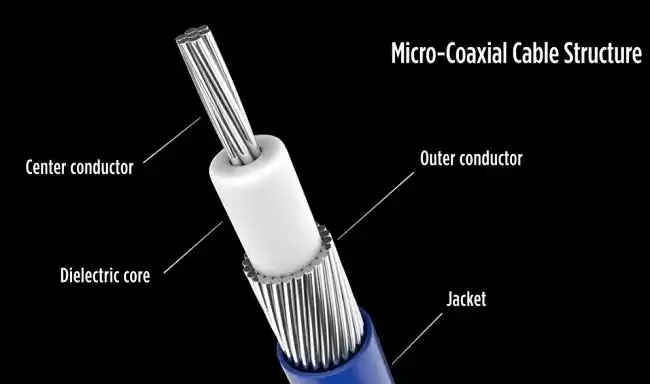

マイクロ同軸ケーブルは通常、以下の三大核心部分で構成されています：
内芯導体
芯は信号伝送の主通路であり、信号の高速かつ安定性を直接決定します。
常用材料は镀銀銅線または高純度銅線で、低抵抗、優れた導電性能を確保し、信号損耗を効果的に減少させます。
シールディングレイヤー
シールドレイヤーは、外部電磁干渉（EMI）を抑制し、信号漏洩を防ぐ重要な要素です。
通常、銀镀された銅織物網やアルミ箔シールド構造を採用し、線束の干渉抵抗能力を大幅に向上させ、信号が高周波、高速で伝送される際の完整性を確保します。
外被層（がいへいそう）
外被層は線ケーブルに機械的および環境的保護を提供し、摩耗、酸アルカリの腐食と温度の衝撃を防止します。
一般的材料には耐熱PVC（ポリ塩化ビニル）とFEP（フッ素エチレンプロピレン）があり、柔軟性と耐熱性を兼ね備え、複雑な作業環境でも長期間安定して動作するように設計されています。
二、Hirose DF56L-26P-0.3SDコネクタ概要
多くのコンectorブランドの中で、Hirose DF56L-26P-0.3SDは精密なマイクロミニチュアデザインと高い信頼性を発揮し、極細の同軸線束セットの定番代表の一つとなっています。
コア機能：
サポート0.3mmピッチの極細同軸線接続。
26ピン小型構造設計、狭い空間に簡単に適応します。
優れた振動抵抗と耐熱性を持ち、長期にわたる高周波信号の安定性を保証します。
④ 插抜寿命は数千回に達し、取付けが堅牢で、ノートパソコン、カメラモジュール、医療機器など、接続安定性が非常に高い必要なアプリケーションスケーンに特に適しています。
マイクロ同軸ケーブルの内芯、シールド層、外被層は構造が精密ですが、それぞれの役割を果たし、欠かすことはできません。高品质なワイヤーバンドと優れたコネクタ（例えば、Hirose DF56L-26P-0.3SD）が組み合わさると、高周波、高速、ミクロ化されたデバイス内部の信号伝送の安定性と無碍性を最大限に確保できます。
私たちは長年高速信号ラインケーブルと極細同軸線ケーブルの設計とカスタマイズに専念しており、クライアントに安定かつ信頼性の高い高速接続ソリューションを提供することに取り組んでいます。ご相談や詳細についてのご要望があれば、以下の連絡先にお問い合わせください：張經理
